Méthodes de mesure pratiques pour le post "Adaptation optimale des quartz aux CI" - Sections G et 6
Article encyclopédique : Adapter les quartz aux CI
.De quoi il s'agit

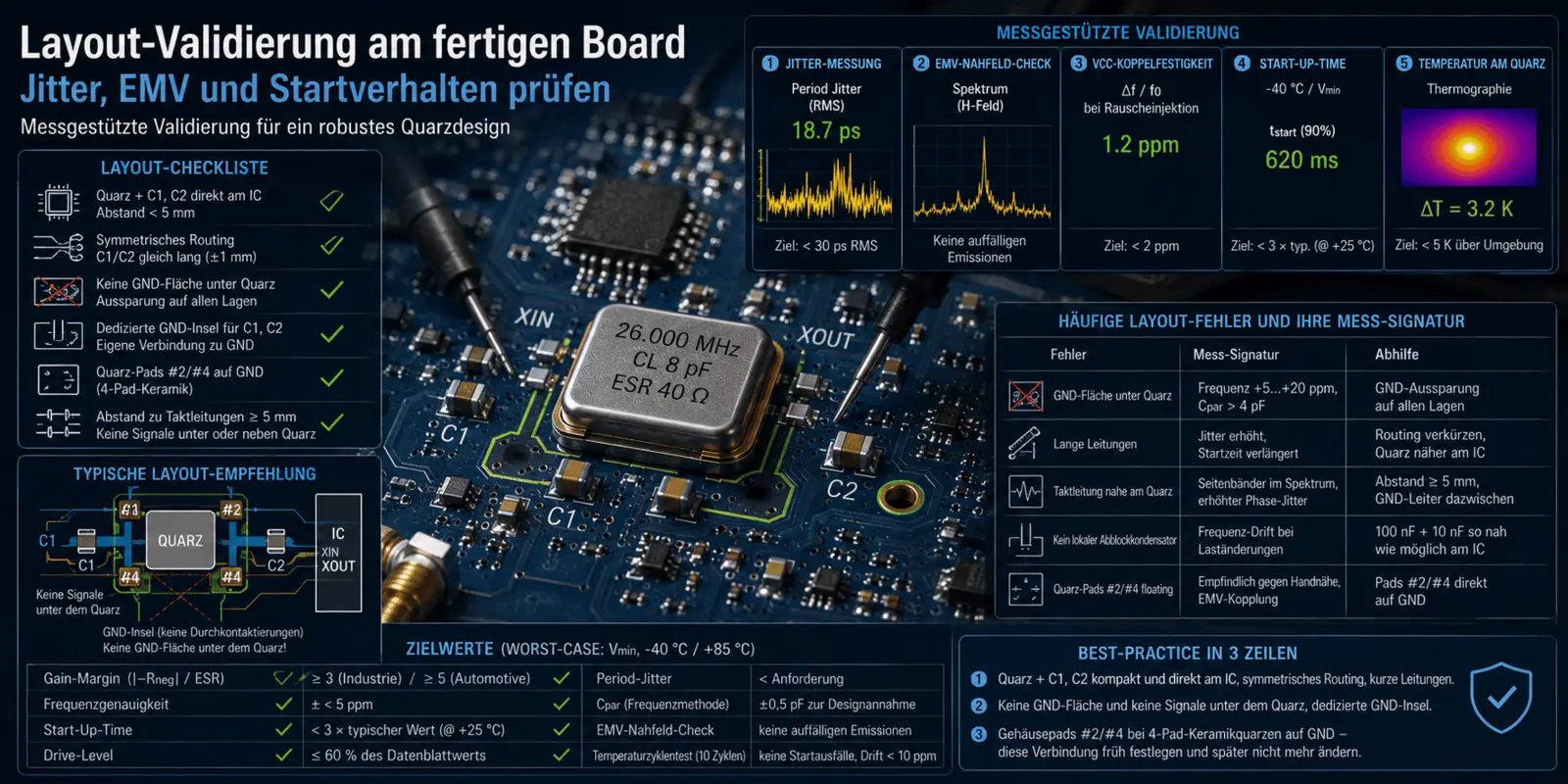

Un mauvais layout de circuit imprimé peut rendre inutilisable même un quartz choisi de manière optimale. En même temps, le layout affecte plusieurs propriétés en même temps - capacités parasites, |-Rneg|-réserve, gigue, comportement CEM et réponse transitoire. Ce post décrit un test structuré qui permet de valider finalement un layout de quartz sur la carte terminée.
Liste de contrôle du layout (vérification du design)
Avant la mesure, le layout est vérifié par rapport aux règles de conception établies :
| Règle | Critère | Examen |
|---|---|---|
| Position | Quartz + C1, C2 directement sur IC | Distance < ; 5 mm à XIN/XOUT |
| Symétrie | Lignes C1/C2 de même longueur | ±1 mm de différence |
| Isolation | Aucun signal sous ou à côté du quartz | En anneau de coin autour du quartz ≥ 2 mm |
| Surface de masse | Pas de surface GND directement sous le quartz | Écart sur toutes les couches |
| îlot GND | Espace GND dédié pour C1, C2 | Lien propre au GND principal |
| Boîtier en quartz | Pads #2/#4 sur GND (céramique à 4 pads) | connexion directe, < ; 1 mm |
| Protection | Pas de changement de couches sous le quartz | Des contacts en dehors |
| EMV | Distance aux lignes d'horloge | ≥ 5 mm par rapport aux lignes d'horloge |
| Trajectoires d'humidité/de fluage | Distance de revêtement conforme | Considérer les environnements difficiles |
.
Validation de la mise en page à l'aide de mesures
.Les mesures suivantes sur la carte terminée révèlent les faiblesses typiques du layout :
Validation 1 : mesure du jitter à la sortie de l'oscillateur
- Oscilloscope ≥ 1 GHz avec fonction d'analyse de la gigue (gigue de période, gigue de cycle à cycle)
- Point de mesure : sortie du signal d'horloge piloté par l'oscillateur à quartz (sortie PLL, broche SYSCLK, broche de débit UART)
- Exigence : gigue de période < ; 30 ps RMS pour applications standard ; < ; 10 ps RMS pour USB, Ethernet, HDMI
Une gigue élevée (> ; 50 ps RMS) indique des couplages à partir de signaux voisins, une mise à la masse incorrecte ou un niveau de commande trop bas.
Validation 2 : Pré-test CEM - Sonde de champ proche
- Sonde de champ proche (champ H, 10 - 30 mm de diamètre) avec analyseur de spectre ou Signalhound BB60C
- Scanner la surface au-dessus du quartz, des condensateurs et du CI
- Expectation : fréquence fondamentale visible, nettement dominante. Harmoniques atténuées.
.
Signaux d'alarme : harmoniques élevées (> ; 3e ordre) ou émissions claires à des endroits éloignés du quartz indiquent des couplages et des problèmes de layout. (Voir également à ce sujet l'exemple de cas https://www.petermann-technik.de/praxis-wissen/40mhz-quarz-emv-verbessern-fallbeispiel.html
.Validation 3 : résistance au couplage VCC
- Injecter un injecteur de bruit ou un générateur de fonctions dans la ligne VCC (50 - 200 mVpp de bruit, bande passante 10 kHz - 100 MHz)
- Observer la stabilité de la fréquence et la gigue en sortie
.
Expectative : la fréquence varie de < ; 2 ppm, la gigue reste dans les limites spécifiées. Les fortes oscillations indiquent un découplage VCC local insuffisant au niveau du circuit intégré de l'oscillateur.
Validation 4 : démarrage à froid
- Chambre climatique à -40 °C (ou spray réfrigérant), VCC à Vmin
- Au moins 30 mises sous tension. Chacun doit vibrer en toute sécurité (voir le post sur le temps de démarrage)
Erreur de layout la plus fréquente rencontrée ici : Cpar trop élevé, ce qui fait que |-Rneg| tombe sous BVR dans le pire des cas.
Validation 5 : Profil de température sur le boîtier du quartz
- Caméra mobile thermique ou thermocouple directement sur le boîtier en quartz
- Espérance : boîtier en quartz < ; 5 K au-dessus de la température ambiante
Si le quartz se réchauffe nettement (> ; 10 K), le niveau de drive est trop élevé - voir post sur la mesure du niveau de drive. Les conséquences sont un vieillissement accéléré et une dérive.
Défauts de layout fréquents et leur signature de mesure
| Erreurs de mise en page | Signature de mesure typique | Aide |
|---|---|---|
| Surface GND sous quartz | Décalage de fréquence +5 à +20 ppm, Cpar > ; 4 pF | Encoche GND sur toutes les couches |
| Conducteurs longs (> ; 10 mm) | Jitter augmenté, temps de démarrage prolongé | Raccourcir le routage, rapprocher le quartz du CI |
| C1/C2 placé de manière asymétrique | Amplitudes différentes sur XIN/XOUT, niveau de drive asymétrique | Routage symétrique |
| Ligne d'horloge proche du quartz | Bandes latérales dans le spectre, gigue de phase accrue | Espacement ≥ 5 mm, le cas échéant. Conducteur GND entre les deux |
| Pas de condensateur de blocage local (100 nF) sur IC VCC | Dérive de la fréquence lors des changements de charge | 100 nF + 10 nF aussi près que possible du CI |
| Passage sous quartz | Jitter accru, mauvaise CEM | Espace libre sous le quartz, adapter le routage | Pads de boîtier en quartz flottants | Sensible à la proximité de la main, couplage CEM | Pads #2/#4 directement sur GND |
Validation finale du design
Avant la validation de la série, nous recommandons un tableau de contrôle récapitulatif. Tous les points doivent être réussis au point de fonctionnement le plus défavorable (Vmin, -40 °C ou +85 °C selon l'application, tolérance de construction du pire cas):
| Point de contrôle | Destination | Acceptation |
|---|---|---|
| Précision de la fréquence à +25 °C, Vnom | ± < ; 5 ppm | Pass | Gain-Margin (|-Rneg| / ESR) Worst-Case | ≥ 3 (Industrie) / ≥ 5 (Automobile) | Pass | Start-Up-Time Worst-Case | < ; 3× valeur typique à +25 °C | Pass |
| Drive-Level | ≤ 60 % de la valeur de la feuille de données du quartz | Passeport | Jitter de période | < ; Demande d'application | Passeport |
| Cpar de la méthode de fréquence | dans l'hypothèse de conception ±0,5 pF | Passeport |
| Contrôle du champ proche VEM | pas d'émissions remarquables sauf fréquence utile du quartz | Passe |
| Test de cycle de température 10 cycles -40/+85 °C | pas de panne au démarrage, pas de dérive > ; 10 ppm | Pass |
La meilleure pratique de mise en page en trois lignes
Les règles essentielles en un clin d'œil 1. Quartz + C1, C2 compacts et directement sur le CI, routage symétrique, lignes courtes. 2. Pas de surface GND et pas de signaux sous le quartz, îlot GND dédié pour les condensateurs. 3. Pastilles de boîtier #2/#4 sur GND pour les quartz céramiques à 4 pastilles - définir cette connexion tôt et ne plus la modifier plus tard pour l'équilibrage des fréquences. |
Pour aller plus loin
Les principes de layout sont présentés dans le guide pratique "Adapter les quartz de manière optimale aux CI" (sections G et 6). Ce post complète le guide par la validation assistée par des mesures sur la carte terminée - du contrôle de la gigue à l'acceptation du pire cas.
