Adapter les quartz de manière optimale aux CI

Guide pratique pour les développeurs électroniques*.

Pour qu'un oscillateur à quartz (quartz oscillant dans l'étage oscillateur d'un CI) oscille de manière stable, précise et fiable, le quartz utilisé doit être adapté de manière optimale aux exigences du CI concerné.

Les capacités de charge, les conditions d'oscillation, le niveau de commande (courant du quartz) ainsi que les facteurs de disposition sur le circuit imprimé sont décisifs.

Cet article explique de manière compacte et orientée vers la pratique comment réussir à accorder correctement une horloge à quartz et quelles sont les erreurs les plus fréquentes dans la pratique.

A. Pourquoi les quartz et les CI doivent être accordés

Les quartz sont des composants qui déterminent la fréquence et dont la précision dépend fortement de leur environnement électrique. Les fabricants de microcontrôleurs spécifient typiquement :

  • la capacité de charge requise (CL)
  • niveau d'entraînement admissible
  • temps de démarrage nécessaire
  • topologie de l'oscillateur et gain interne.

Ce n'est que si ces paramètres correspondent au quartz que l'oscillateur fonctionnera dans ses tolérances et répondra aux exigences temporelles telles que le sans fil, l'USB, le CAN, l'Ethernet, les vitesses de transmission UART, etc.

B. Le rôle de la capacité de charge (CL)

La capacité de charge définit le point de fonctionnement de la fréquence d'oscillation. Chaque quartz est réglé sur une certaine CL (par ex. 8 pF, 12 pF, 16 pF).

La capacité de charge effective résulte de

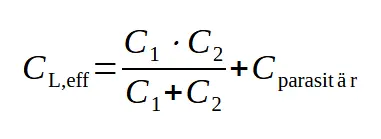

Capacité de charge Fréquence d'oscillation

C. Dimensionnement des capacités externes

Les capacités externes C1 et C2 sont choisies de telle sorte que :

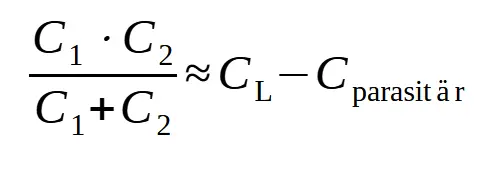

Dimensionnement des capacités externes Formule

Valeurs indicatives typiques :

CL en quartz

Valeur de départ C1/C2

6 pF12-15 pF
8 pF15-18 pF
12.5 pF18-20 pF

Un ajustement précis se fait souvent par des mesures ou des recommandations du fabricant.

Comme exemple de calcul :

Question : "Avec quelles capacités externes dois-je connecter un quartz CL 12pF ?"

En se basant sur la formule ci-dessus, on calcule ce qui suit :

182 divisé par 36 plus 2pF = 18 pF (CX1 et CX2 doivent être chacun de 18pF to GND).

Les mesures in-circuit de nos quartzs oscillants dans les circuits des clients ont montré comme paramètre moyen très fiable une capacité parasite(C parasite) de 2pF.

Mais il y a aussi des fabricants de CI qui décrivent dans leurs fiches techniques une charge capacitive de XIN/XOUT allant jusqu'à 7pF. C'est pourquoi il est important, avant de calculer les capacités de commutation pour le quartz oscillant, de consulter à nouveau la fiche technique pour savoir quelle charge capacitive est éventuellement prescrite pour XIN/XOUT.

Si le quartz oscillant est utilisé dans une application nécessitant une plus grande précision à long terme, par exemple dans une application sans fil pour la bande ISM, nous recommandons d'utiliser des capacités de commutation tolérées de 1%.

D. D Niveau d'entraînement et puissance dissipée

Le niveau de drive (typiquement 1-200 µW) indique la puissance que le quartz peut supporter en permanence.

Un niveau de drive trop élevé entraîne :

  • un vieillissement et une dérive accrus
  • Augmentation de la stabilité de la fréquence
  • Augmentation de la résistance de résonance en série
  • Défaillances dues à des fissures dans la plaquette de quartz.

Un niveau de commande trop bas provoque :

  • un démarrage peu fiable
  • augmentation de la gigue

Les CI d'oscillateurs indiquent généralement le niveau de drive typique et maximal ; il est recommandé de le mesurer.

Comme nous développons nous-mêmes les designs des résonateurs pour les quartzs SMD que nous livrons, nous pouvons également livrer des quartzs oscillants MHz dans de petits boîtiers en céramique avec une résistance élevée du niveau de commande. Le mini-quartz Low ESR de la série SMD03025/4 jusqu'à 500 µW, ou le quartz MHz Ultra-Miniature de la série SMD02016/4 jusqu'à 400 µW.



En savoir plus : Mesurer le niveau d'entraînement et le courant du quartz

E. Start-Up-Time (heure de démarrage)

Le temps de démarrage dépend de :

  • Gain de l'oscillateur dans le CI
  • Résistance série équivalente (ESR) du quartz
  • capacité de charge du quartz oscillant
  • Valeurs des capacités de commutation externes
  • Température et tension d'alimentation

Des valeurs CL trop élevées prolongent souvent considérablement le temps de démarrage → problématique pour les MCU de faible puissance avec des cycles de mise en veille.



En savoir plus : Mesurer le temps de démarrage de l'oscillateur à quartz

F. ESR - un paramètre sous-estimé

L'ESR a une influence :

  • la réponse transitoire et la sécurité anti-vibratoire
  • la consommation d'énergie
  • Comportement transitoire à de faibles courants de quartz.

De nombreux CI spécifient un ESR maximal (par ex. 70 Ω). Si le quartz se situe au-dessus, l'oscillateur ne peut pas démarrer en toute sécurité.



En savoir plus : vérifier l'ESR (Equivalent Series Resistance) du quartz

Q.1 : Pourquoi les étages d'oscillateurs ont une résistance d'entrée négative ?

Dans les oscillateurs capacitifs de Pierce - de loin la topologie la plus utilisée dans les microcontrôleurs - l'inverseur interne du CI fonctionne dans une plage de fonctionnement analogique dans laquelle il se comporte comme un amplificateur à impédance négative. Cette résistance d'entrée négative (-Rneg) est voulue et fait en sorte que :

  • le quartz reçoit de l'énergie du circuit de l'oscillateur,
  • les pertes dans le quartz (ESR) sont compensées,
  • l'oscillation croît d'elle-même et devient stable.

Pour simplifier, la condition de départ est la suivante

Condition de départ

Cela signifie que La valeur de la résistance d'entrée négative doit être supérieure à la résistance série (ESR) du quartz.

.

Ce n'est qu'à cette condition qu'il y a une amplification nette qui conduit à l'oscillation.



Lisez plus ici : Vérifier la résistance d'entrée négative -Rneg et la réserve de sécurité d'oscillation



F.2 : Influence sur la sécurité anti-vibratoire

.

Si la valeur de la résistance d'entrée négative est trop petite (donc -Rneg trop faible), il se passe ce qui suit :

  • Le quartz reçoit trop peu d'énergie → lente ou pas d'oscillation du tout
  • L'oscillation ne commence qu'avec une tension d'alimentation ou une température plus élevée
  • Le démarrage en mode basse puissance devient peu fiable

.

Cause typique :
Pour des raisons d'efficacité, certains MCU modernes ont des amplificateurs d'oscillateur faibles, ce qui fait que -Rneg est plus petit que sur les anciennes générations de CI. En même temps, de nombreux designs fonctionnent avec de petites capacités de charge ou de longues pistes conductrices, ce qui augmente les pertes parasites.



F.3 : Pourquoi les quartz à faible ESR sont-ils particulièrement importants?

.

L'ESR du quartz définit ses pertes internes. Une Basse ESR signifie :

  • des pertes plus faibles
  • une amplification inverse nécessaire plus faible
  • une sécurité d'oscillation élevée même pour des étages d'oscillateur faibles
  • un temps de démarrage plus faible
  • une oscillation plus stable par rapport à la température

Recommandation pratique:
- Utiliser des quartz dont l'ESR est nettement inférieur à la valeur maximale spécifiée par le CI.
- Si un microcontrôleur spécifie par exemple max 70 Ω ESR, un quartz avec 30-50 Ω ESR est idéal. Cela laisse une marge de sécurité suffisante par rapport à une résistance d'entrée négative éventuellement faible de l'oscillateur.



Lisez plus ici : Vérifier l'ESR (Equivalent Series Resistance) du quartz



F.4 : Conclusion sur l'interaction entre le -Rneg et l'ESR du quartz

.

La sécurité d'oscillation dépend essentiellement du fait que :

  • l'oscillateur interne fournit suffisamment de résistance d'entrée négative,
  • le quartz présente une ESR suffisamment basse,
  • les capacités de charge sont correctement dimensionnées.

Ce n'est que si le rapport -Rneg/ESR est correct que le quartz démarre rapidement, de manière fiable et sur toute l'amplitude de température et de tension.



Lisez plus ici : Vérifier la résistance d'entrée négative -Rneg et la réserve de sécurité transitoire

G. Recommandations de mise en page

Pour les quartz, la règle est la suivante :

  • placer le quartz + les condensateurs le plus près possible du CI
  • pistes conductrices courtes et symétriques
  • pas de signaux ou de plans de masse directement sous le quartz - réduit les capacités parasites
  • îlot GND dédié pour les condensateurs
  • Si possible, mettre le quartz sur GND (pour nos quartz oscillants SMD en boîtier céramique, les pastilles #2 et #4 peuvent être mises sur GND. Mais veuillez mettre immédiatement le quartz sur GND et ne plus le modifier pour l'accord de fréquence dans le circuit.

Ces mesures améliorent la CEM, le jitter et le comportement au démarrage.



Lire la suite ici : Validation du layout sur la carte terminée - vérifier la gigue, la CEM et le comportement au démarrage

H. Erreurs fréquentes dans la pratique

  • mauvais choix de CL → erreur de fréquence
  • Quartz avec ESR trop élevé → ne démarre pas de manière fiable
  • niveau de drive dépassé → quartz dérivant fortement
  • mauvais layout → oscillation instable
  • capacités parasites mal prises en compte

I. Conclusion

L'adaptation optimale d'un quartz à un circuit intégré est cruciale pour la fiabilité de l'oscillateur et le fonctionnement à long terme du résonateur à quartz dans le circuit (adaptation du niveau de commande). Avec une capacité de charge correcte, un niveau de drive correct, une ESR appropriée et une bonne disposition, les développeurs peuvent garantir des références de fréquence stables.

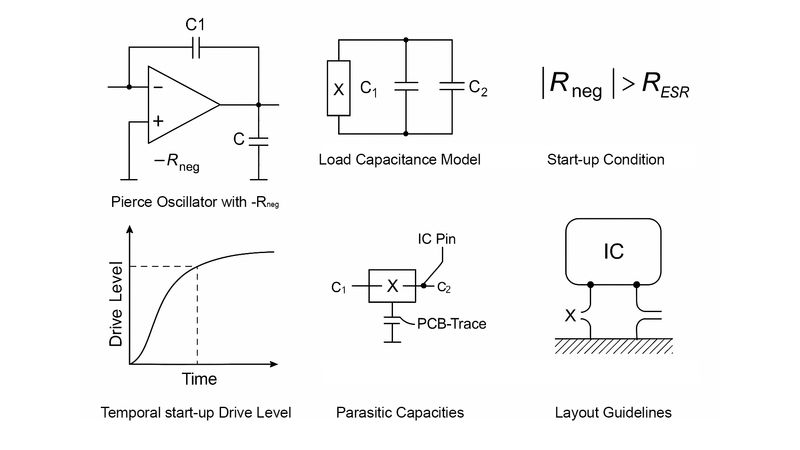

Diagrammes d'oscillateur

Explication technique des diagrammes d'oscillateurs

Aperçu

Les diagrammes présentés décrivent les mécanismes physiques et électriques qui déterminent le comportement au démarrage et en fonctionnement d'un oscillateur de Pierce stabilisé par quartz. L'accent est mis en particulier sur :

  • la résistance d'entrée négative de l'étage de l'oscillateur,
  • le modèle de perte du quartz (ESR),
  • la condition de démarrage selon le critère de Barkhausen,
  • la structure temporelle du niveau d'entraînement,
  • les capacités parasites ainsi que
  • les facteurs d'influence liés à la configuration.

Ces paramètres sont déterminants pour la réserve de sécurité transitoire, le temps de réponse transitoire, la précision de la fréquence, la gigue et la stabilité à long terme.

1. oscillateur de Pierce et résistance d'entrée négative

(représentation supérieure gauche)

Ce graphique montre le circuit classique de l'oscillateur de Pierce, tel qu'il est intégré dans la plupart des microcontrôleurs et ASIC. L'oscillateur de Pierce est basé sur un amplificateur inverseur qui est forcé à fonctionner en mode linéaire par rétroaction via le quartz. Dans ce point de fonctionnement, l'étage d'entrée peut être décrit par un modèle de remplacement de petit signal avec une partie réelle négative de l'impédance.

Mathématiquement, on peut dire

Formule de l'oscillateur de Pierce

Cette résistance négative constitue une source d'énergie active qui compense les pertes survenant dans le quartz.

Propriétés importantes de -Rneg:

  • dépendante de la tension d'alimentation, de la température et de la dispersion du processus
  • fortement influencée par les réseaux de polarisation internes
  • volontairement réduite dans les conceptions de faible puissance

Signification technique:

  • L'inverseur interne du CI fonctionne en régime linéaire et se comporte comme une résistance négative (-Rₙₑg).
  • Cette résistance d'entrée négative compense les pertes du quartz (son ESR).
  • Ce n'est que lorsqu'il y a suffisamment d'impédance négative que l'oscillation peut croître.

Enoncé essentiel:
L'étage oscillateur fournit l'énergie - le quartz détermine la fréquence.



Lisez plus ici : Vérifier la résistance d'entrée négative -Rneg et la réserve de sécurité transitoire

2. modèle de capacité de charge du quartz

(représentation supérieure du milieu)

Cette représentation montre le quartz avec les deux condensateurs de circuit externe C₁ et C ₂.

Le quartz peut être décrit électriquement par un élément RLC série (R1, L1,C1) avec une capacité de boîtier parallèle C0. L'ESR (Equivalent Series Resistance) représente les pertes mécaniques du système oscillant.

Le circuit externe avec C₁ et C₂ définit la capacité de charge effective :

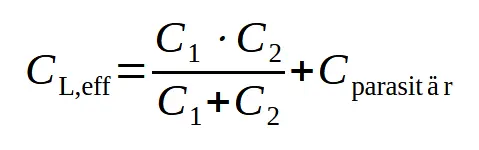

capacité de charge effective Formule

Les écarts par rapport à la CL spécifiée entraînent :

  • un décalage systématique de la fréquence
  • un angle de phase modifié dans la boucle de régulation
  • une réserve de résistance négative réduite

Signification technique :

  • La capacité de charge effective détermine la fréquence de travail réelle du quartz.
  • C₁ et C₂ agissent en série, des capacités parasites s'y ajoutent.
  • Le quartz est toujours spécifié pour une capacité de charge définie (par ex. 8 pF ou 12 pF).

Message clé :
Une capacité de charge incorrecte entraîne des écarts de fréquence et une moins bonne réponse transitoire.

3. condition d'oscillation et réserve de résistance négative (Condition de démarrage : |Rₙₑg| > Rₑₛᵣ)

(représentation supérieure droite)

La condition de départ nécessaire résulte du critère de Barkhausen :

  • Gain de boucle ≥ 1
  • Déphasage = 0° (ou 360°)

Dans le modèle d'impédance, cela se réduit à :

Formule du modèle d'impédance

Pour les conceptions robustes, une réserve de sécurité est recommandée :

Formule de réserve de sécurité

Dans les applications automobiles, les exigences sont les suivantes :

Applications automobiles Formule

Conséquences d'une réserve insuffisante:

  • Temps de démarrage prolongé et instable
  • Non-oscillation en fonction de la température
  • Problèmes de démarrage en cas de faible tension d'alimentation

Cette simple inégalité décrit la condition fondamentale d'oscillation.

Signification technique :

  • L'amplitude de la résistance d'entrée négative doit être supérieure à l'ESR du quartz.
  • Si cette condition n'est pas remplie, le quartz n'oscille pas ou n'oscille pas de manière fiable.
  • Les MCU modernes de faible puissance ont souvent un -Rₙₑg plus petit que les conceptions plus anciennes.

Enoncé clé :
Les quartzs à faible ESR sont essentiels pour une oscillation sûre dans l'étage oscillateur.

>Tous les quartzs oscillants que nous fournissons disposent de la Technologie LRT (Low ESR Resonator Technology). Nos quartzs oscillants LRT innovants ont, de par leur conception, des valeurs ESR très faibles (à +25°C et sur la plage de température spécifiée correspondante), de sorte qu'ils offrent au concepteur de circuits une très grande réserve d'oscillation et oscillent à tout moment très rapidement et très sûrement dans le circuit, quelles que soient les circonstances.



Lisez plus ici : Vérifier la résistance d'entrée négative -Rneg et la réserve de sécurité transitoire

4. structure temporelle du niveau de drive

(représentation inférieure gauche)

Cette courbe montre la structure temporelle de l'amplitude d'oscillation après la mise en marche.

Après la mise en marche, l'oscillateur commence dans la zone de bruit. L'amplitude d'oscillation croît de manière exponentielle en fonction de la fréquence :

Formule de croissance de l'amplitude des oscillations

La constante de temps τ étant déterminée par la différence entre le gain négatif et les pertes.

Limites du niveau de commande :

  • Valeur limite supérieure due à la capacité de charge mécanique du quartz
  • Valeur limite inférieure due à l'apport d'énergie nécessaire à la stabilisation

Un niveau de drive trop élevé accélère le vieillissement et la dérive, un niveau trop bas détériore la gigue et le comportement au démarrage.

Considérations techniques:

  • Au début, l'oscillation est très petite et croît de manière exponentielle.
  • Le niveau de drive stationnaire résulte de l'équilibre entre l'amplification et les pertes.
  • Un niveau de drive trop élevé peut endommager le quartz, un niveau de drive trop bas rend le démarrage difficile.

Enoncé essentiel:
Un oscillateur correctement dimensionné démarre rapidement et fait fonctionner le quartz dans la plage de puissance admissible.



Lisez plus ici : Mesurer le niveau d'entraînement et le courant du quartz / Mesurer le temps de démarrage de l'oscillateur à quartz

5. les capacités parasitaires et leurs effets

(représentation moyenne inférieure)

Les capacités parasites sont dues à :

  • broches de CI (typ. 1 - 3 pF)
  • pistes conductrices (≈ 0,5 - 2 pF)
  • pastilles de soudure et boîtiers

Ces capacités :

  • augmentent la capacité de charge effective
  • réduisent la valeur de -Rneg
  • déplacent le point de fonctionnement optimal

Les designs avec une CL spécifiée plus faible sont particulièrement critiques, car les effets parasites y sont proportionnellement plus importants. Dans la plupart des applications alimentées par batterie, les fabricants de CI prescrivent des quartz CMS avec de faibles capacités de charge. Quartz MHz typ. 8 pF. 32.768 kHz Quartz jusqu'à 4 pF. Dans de telles applications, il est conseillé de choisir une tolérance de 1% max. pour les capacités de câblage externes C₁ et C₂. Cela permet de réduire fortement les influences parasites sur la fréquence de travail du quartz.

Signification technique :

  • Les capacités parasites augmentent involontairement la capacité de charge effective.
  • Elles influencent la fréquence du quartz, le temps et la sécurité d'oscillation, ainsi que la réserve de résistance négative.
  • Elles sont particulièrement critiques pour les quartz CL bas (< 10 pF).

Message clé :
Les capacités parasites doivent toujours être prises en compte lors du dimensionnement des condensateurs de charge/capacités de câblage externes.



Lire la suite ici : Dimensionner les capacités externes C1/C2 et déterminer le Cstray / Déterminer les capacités parasites Cpar sur le circuit imprimé

6. influence du layout sur la stabilité de l'oscillateur

(représentation en bas à droite)

Cette représentation schématique montre les principes de layout recommandés. La disposition du circuit imprimé influence le comportement du quartz dans le circuit plus qu'on ne le pense souvent.

Signification technique :

  • Connecter le quartz et les condensateurs de charge très près du CI.
  • Pistes conductrices courtes et symétriques
  • Pas de signaux ou de plans de masse sous le quartz
  • Conduite de masse déterminée et propre

Message clé :
Un mauvais layout peut rendre inutilisable même un quartz choisi de manière optimale.



En savoir plus : Validation du layout sur la carte terminée - vérifier la gigue, la CEM et le comportement au démarrage

7. résumé :

La figure montre que le fonctionnement d'un oscillateur à quartz ne dépend pas uniquement du quartz lui-même, mais de l'interaction entre l'oscillateur IC, l'ESR, la capacité de charge, les effets parasites et le layout.

Pour une conception robuste de l'oscillateur, les conditions suivantes doivent être remplies :

  • Quartz avecfaible ESRchoisir
  • pour garantir une réserve de résistance négative suffisante
  • Calculer les capacités de charge de manière réaliste
  • Optimiser le layout de manière conséquente

Message clé :

Le quartz ne doit pas seulement répondre aux spécifications du CI, mais être nettement inférieur à celles-ci afin de compenser de manière sûre les influences du processus, de la température et du vieillissement.

Ou appelez tout simplement nos spécialistes. Nous vous offrons une assistance complète en matière de design. Votre succès est notre objectif !

FAQs

Comment accorder un quartz de manière optimale à la capacité de charge d'un CI ?

La capacité de charge est l'un des paramètres les plus importants pour qu'un quartz dans un oscillateur IC fonctionne précisément à sa fréquence de consigne. Chaque quartz oscillant est conçu pour une CL définie, par exemple 8 pF, 12 pF ou 16 pF, et celle-ci doit être atteinte le plus précisément possible dans le circuit réel. Ce ne sont pas seulement les condensateurs externes C1 et C2 qui comptent, mais aussi les capacités parasites du circuit imprimé ainsi que les capacités d'entrée de XIN et XOUT. Si la capacité de charge effective est choisie trop petite, la fréquence augmente et des erreurs de timing peuvent apparaître. Si elle est trop grande, la fréquence diminue et, en plus, les conditions de démarrage de l'oscillateur se détériorent souvent. C'est pourquoi la conception doit toujours être vérifiée à l'aide des valeurs de la fiche technique, d'hypothèses Cpar réalistes et, dans l'idéal, de mesures en circuit.

Quelles capacités externes sont nécessaires pour un quartz avec une capacité de charge de 12 pF ?

Pour un quartz avec une capacité de charge de 12 pF, les capacités de câblage externes doivent être choisies de manière à atteindre, avec les capacités parasites, la CL spécifiée. Dans l'exemple pratique illustré, le calcul donne, pour une capacité parasite supposée de 2 pF par connexion, des condensateurs externes de 18 pF chacun par rapport à la masse. Cette valeur est un bon point de départ s'il n'y a pas de spécifications différentes du fabricant de CI. Il est toutefois important de noter que certains CI indiquent déjà une charge capacitive de XIN et XOUT allant jusqu'à 7 pF dans leur fiche technique. Dans de tels cas, ces valeurs doivent être prises en compte dans le calcul afin que le circuit ne soit pas surcompensé ou sous-compensé. Pour les applications nécessitant une grande précision à long terme, par exemple dans le domaine du sans-fil, il est en outre recommandé d'utiliser des condensateurs tolérés à 1 %.

Pourquoi le niveau de drive et le courant de quartz sont-ils si importants pour l'accord des quartz sur les CI ?

Le drive-level décrit la puissance avec laquelle un quartz est excité en fonctionnement et se situe typiquement dans une plage de 1 à 200 µW. Si cette valeur est dépassée en permanence, le quartz peut vieillir, se décaler en fréquence ou même être endommagé. En revanche, si le niveau de commande est trop bas, l'oscillateur peut osciller de manière instable ou ne pas démarrer de manière fiable. C'est pourquoi les développeurs devraient toujours vérifier quelles sont les valeurs typiques et maximales définies par le circuit intégré de l'oscillateur. Une vérification métrologique dans le circuit réel est particulièrement utile, car le layout, les capacités de charge et le comportement du CI influencent directement le courant du quartz. Pour les designs exigeants, il est préférable d'utiliser des quartz avec une résistance élevée au niveau du drive, en particulier dans les très petits modèles SMD.

Comment l'ESR et la résistance d'entrée négative influencent-ils la sécurité d'oscillation d'un oscillateur à quartz ?

La sécurité d'oscillation d'un oscillateur à quartz dépend essentiellement du fait que la résistance d'entrée négative du CI soit suffisamment grande pour compenser les pertes du quartz. Pour simplifier, la valeur de -Rneg doit être supérieure à la résistance série ESR du quartz pour qu'il y ait une amplification nette suffisante pour démarrer l'oscillation. Si l'ESR est trop élevé ou si la résistance d'entrée négative est trop faible, l'oscillateur peut démarrer avec un certain retard ou tomber complètement en panne. C'est particulièrement critique pour les microcontrôleurs modernes, dont les amplificateurs d'oscillateurs sont souvent conçus de manière plus faible pour des raisons d'efficacité. Des valeurs ESR faibles sont donc un facteur de sécurité important dans la pratique. Il est recommandé d'utiliser des quartz dont l'ESR est nettement inférieur à la valeur maximale spécifiée par le circuit intégré.

Quelles sont les erreurs de layout et de circuit qui entraînent souvent des problèmes de démarrage des quartz sur les microcontrôleurs ?

Les causes les plus fréquentes des problèmes de démarrage sont des capacités de charge mal dimensionnées, des capacités parasites trop élevées et un mauvais agencement du circuit imprimé. De longues pistes conductrices entre le quartz et le circuit intégré augmentent les pertes et les capacités parasites, ce qui peut détériorer la position en fréquence et le comportement transitoire. De même, des valeurs CL trop élevées prolongent souvent considérablement le temps de démarrage, ce qui est particulièrement problématique pour les MCU à faible puissance avec des cycles de mise en veille. De plus, un quartz avec un ESR trop élevé peut empêcher l'oscillateur d'osciller de manière sûre. Dans la pratique, le quartz et le circuit devraient donc être placés le plus près possible du CI et les influences parasites devraient être réduites au maximum. Une combinaison d'un layout propre, d'une conception de capacité adaptée et d'un contrôle métrologique augmente nettement la sécurité de fonctionnement.

Pourquoi PETERMANN-TECHNIK adapte-t-il les quartz de manière optimale aux circuits intégrés ?

PETERMANN-TECHNIK est le bon choix lorsqu'il s'agit d'adapter précisément les quartz aux exigences d'un circuit intégré. L'entreprise associe un savoir-faire approfondi en matière de capacité de charge, de niveau de commande, d'ESR, de comportement transitoire et d'influences parasites à des recommandations pratiques pour des circuits réels. L'expérience acquise lors des mesures in-circuit dans les conceptions des clients est particulièrement précieuse, par exemple pour l'évaluation réaliste des capacités parasites et des concepts de circuits. À cela s'ajoute un portefeuille de quartzs SMD performants, dont des quartzs à faible ESR et des quartz miniatures très résistants pour des applications exigeantes. Cela permet de mettre en œuvre de manière fiable des designs compacts et efficaces sur le plan énergétique. Si vous souhaitez développer des oscillateurs à quartz stables, précis et robustes au démarrage, vous trouverez chez PETERMANN-TECHNIK une assistance technique approfondie et des composants adaptés auprès d'un seul et même fournisseur.

Contact téléphonique

Nos experts en fréquence sont là pour vous

Appeler maintenant

Écrivez-nous

Envoyez-nous un e-mail - nous nous ferons un plaisir de vous aider

Envoyer un message maintenant
Webshop
