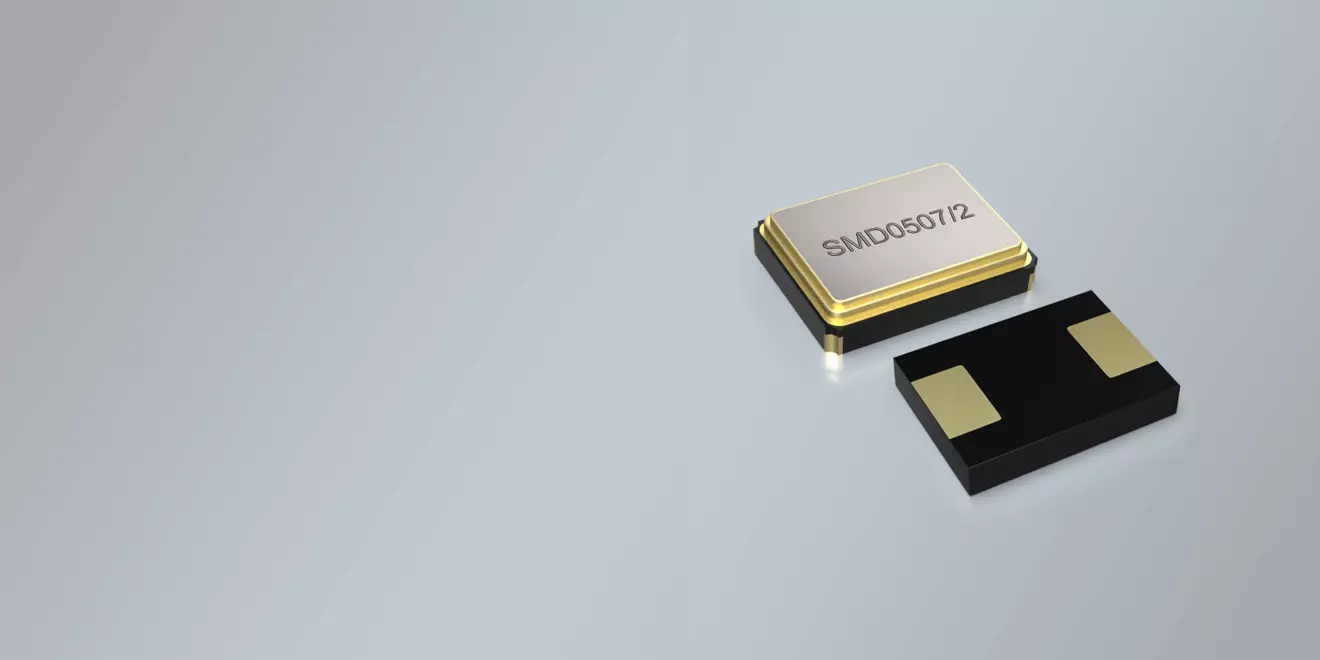

SMD QUARTZ CRYSTAL 7.0 x 5.0 mm 6.0 - 150.0 MHz
- Grand spectre de fréquences disponible
- Tolérances de fréquence ;de ±10ppm@+25°C, des stabilités de température étroites et un faible vieillissement livrables
- Extension de la plage de température jusqu'à -40/125°C disponible
- Excellent générateur de signaux d'horloge pour les CPU
- Qualifié pour les applications automobiles
- Ne pas utiliser pour les nouvelles conceptions - veuillez utiliser SMD0507/4
- Données générales
- Stabilité de la température
- Dimensions
- Demande d'informations sur ce produit
- Demande d’échantillons
-
Nom du produit
SMD Quartz Crystal
-
Package
SMD Ceramic/2pad
-
Dimensions (l x p x h)
7.0 x 5.0 x 1.1 mm
-
Tíðnisvið
6.00 - 150.00 MHz
-
STANDARD FREQUENCIES
7.3728 MHz / 7.680 MHz / 8.0 MHz /
8.192 MHz / 9.6 MHz / 9.8304 MHz /
10.368 MHz / 11.0592 MHz / 12.5 MHz /
12.8 MHz / 13.0 MHz / 13.56 MHz /
14.318 MHz / 14.31818 MHz / 15.36 MHz /
16.384 MHz / 18.432 MHz / 19.660 MHz -
DELIVERY FORM
Tape and Reel (1.000 pcs per reel)
-
STORAGE TEMPERATURE
-55°+125°C
-
INSULATION RESISTANCE
>500 MΩ DC/100V ±10%
-
AGING
±3 ppm per year standard
-
DRIVE LEVEL
0.01 mW ~ 0.1 mW typ.
-
SHUNT CAPACITANCE C0
7 pF max.
-
RESONANCE RESISTANCE
110 Ω max.
-
WORKING TEMPERATURE RANGES
-20/+70°C ~ -40/+125°C
-
LOAD CAPACITANCE (CL)
10 pF ~ 32 pF or Series Resonance
-
FREQUENCY TOLERANCES AT 25°C
±10 ppm ~ ±30 ppm (±30 ppm standard)
-
FREQUENCY RANGES (SEPARATED)
6.0 ~ 48.0 MHz AT-Fundamental 40.0 ~ 150.0 MHz 3rd. Overtone AT-cut
-
NUMBER OF SOLDER PADS
2 Please do not use this housing for new design Please use SMD0507/4 for new design
| ±10 ppm | ±20 ppm | ±30 ppm | ±50 ppm | ±100 ppm | |
|---|---|---|---|---|---|
| -40/85 °C | • | • | • | • | • |
| -40/105 °C | • | • | |||
| -40/125 °C | • | ||||
| -20/70 °C | • | • | • | • | • |
