THT QUARTZ CRYSTAL HC-49/US 3 LEADS 11.05 x 4.65 mm 3.48755 - 75.0 MHz
- Haute fiabilité pour un faible coût
- Faible profil - hauteur de boîtier max. de 3,5 et 2,5 mm
- Température étendue à -55/+125°C
- Excellent générateur de signaux d'horloge pour les CPU
- Qualifié pour les applications automobiles
- Données générales
- Stabilité de la température

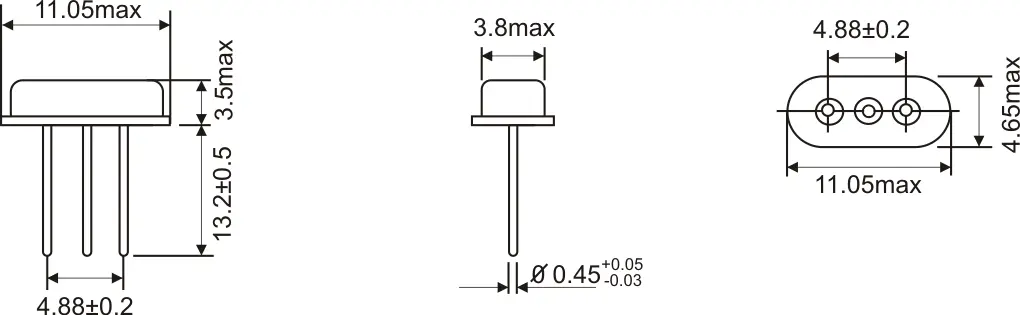

- Dimensions
- Demande d'informations
- Demande d’échantillons
Nom du produit
Quartz Crystal
Package
THT Metal
Dimensions (l x p x h)
11.05 x 4.65 x 3.5 mm
Gamme de fréquences
3.49 - 75.00 MHz
DELIVERY FORM
Standard = Bulks for 2 leads and 3 leads housing
Option = Paper Tape on Reel only for 2 leads housingSTORAGE TEMPERATURE
-55°+125°C
INSULATION RESISTANCE
>500 MΩ DC/100V ±10%
AGING
±3 ~ ±5 ppm per year standard (±2 ppm available as option)
DRIVE LEVEL
100 µW typical (0.01 mW ~ 1 mW possible)
SHUNT CAPACITANCE C0
7 pF max.
WORKING TEMPERATURE RANGES
0/+50°C ~ -55/+125°C
LOAD CAPACITANCE (CL)
6 pF ~ 50 pF
FREQUENCY TOLERANCES AT 25°C
±5 ppm ~ ±50 ppm
FREQUENCY RANGE
3.48755 ~ 40.0 MHz AT-Fundamental
24.0 ~ 44.0 MHz BT-Fundamental
24.576 ~ 75.0 MHz 3rd OvertoneOPTIONS FOR HOUSING
Insulator = for 2 leads and 3 leads housing Cutted leads = only for 2 leads housing
NUMBER OF LEADS
HC-49/3US = 3 (middle pin for grounding)
| ±10 ppm | ±15 ppm | ±20 ppm | ±30 ppm | ±50 ppm | |
|---|---|---|---|---|---|
| 0/70 °C | • | • | • | • | • |
| -10/60 °C | • | • | • | • | • |
| -40/85 °C | • | • | • | • | |
| -40/125 °C | • | • | |||
| 0/50 °C | • | • | • | • | • |
| -20/70 °C | • | • | • | • | • |
| -55/125 °C | • |
