Normes et méthodes de mesure pour les quartz

Les séries IEC 60444, DIN EN 60444, MIL-PRF-3098, MIL-STD-202 ainsi que la série JEDEC JESD22 sont les plus pertinentes pour la mesure et le contrôle des quartz. La série CEI 60444 décrit des méthodes de mesure centrales pour les résonateurs piézoélectriques à quartz, notamment la fréquence de résonance, la résistance série et les paramètres du schéma équivalent. La norme DIN EN 60444 est la reprise allemande ou européenne de ces normes internationales de la CEI et son contenu peut donc être directement rattaché. Les normes MIL-PRF-3098 et MIL-STD-202 définissent des exigences et des tests environnementaux supplémentaires, notamment pour les applications robustes et militaires. En complément, la série JESD22 couvre les tests de fiabilité et d'environnement tels que les cycles thermiques, les tests d'humidité et les tests de durée de vie.

La série IEC 60444 est la principale série de normes pour les méthodes de mesure des résonateurs piézoélectriques à quartz. Elle définit comment déterminer de manière fiable des caractéristiques électriques importantes telles que la fréquence de résonance, la résistance de résonance, l'ESR, le facteur de qualité Q et les paramètres de mouvement. La norme CEI 60444-1 décrit par exemple la méthode de la phase zéro dans un circuit π pour mesurer la fréquence de résonance et la résistance série. D'autres parties de la norme traitent des notes d'application, de la détermination des paramètres du schéma équivalent ainsi que des méthodes d'analyseur de réseau pour la résonance série et parallèle. La norme crée ainsi une base uniforme pour des mesures de quartz comparables et reproductibles.

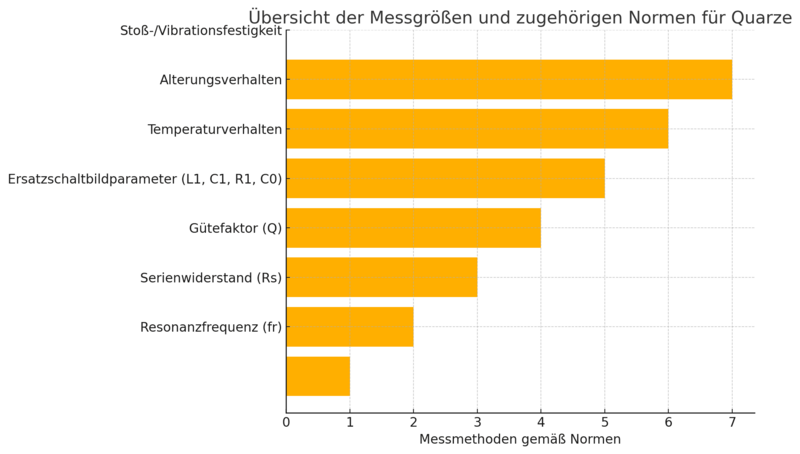

Selon les normes applicables, plusieurs grandeurs de mesure centrales sont déterminées pour les quartz, qui sont décisives pour la fonction et la qualité. Il s'agit notamment de la fréquence de résonance en cas de résonance série, de la résistance série Rs ou de la résistance série équivalente ESR ainsi que du facteur de qualité Q. Les paramètres du schéma équivalent tels que L1, C1, R1 et C0 sont également importants, car ils décrivent précisément le comportement électrique du quartz. En outre, selon les exigences, les changements de fréquence sont contrôlés via la température, la dérive à long terme ainsi que la résistance aux chocs et aux vibrations. Ces valeurs de mesure sont essentielles pour évaluer de manière fiable les quartz destinés à des applications industrielles, exigeantes ou critiques en termes de qualité.

La mesure de la fréquence de résonance et de la résistance série conforme à la norme IEC 60444-1 s'effectue typiquement par la méthode de la phase zéro dans un circuit π. On détermine ainsi la fréquence à laquelle le quartz atteint sa résonance série et le comportement de phase correspond aux conditions de mesure définies. Sur cette base, il est également possible de déterminer la résistance série Rs comme mesure des pertes d'énergie à la résonance. La norme veille à ce que le montage de mesure, les conditions d'essai et l'évaluation soient uniformes et que les résultats restent comparables. Cette procédure standardisée est particulièrement importante pour la sélection et la qualification des quartz vibrants.

Pour les quartz, les tests environnementaux et de fiabilité selon les normes MIL-STD-202, MIL-PRF-3098 et la série JEDEC JESD22 sont particulièrement importants. Ces normes couvrent les contraintes qui, dans la pratique, peuvent entraîner des changements de fréquence, un vieillissement ou des dommages mécaniques. Elles comprennent des cycles thermiques, des tests d'humidité, des tests de durée de vie et des tests de résistance aux chocs et aux vibrations. De tels tests permettent d'évaluer la résistance mécanique et la stabilité de fréquence à long terme d'un quartz dans des conditions réalistes. Surtout dans les applications industrielles et exigeantes, ces tests sont un élément essentiel de l'assurance qualité et de la fiabilité.
