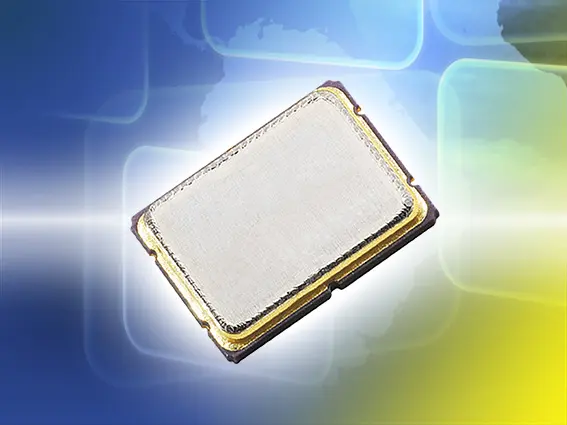

Le quartz SMD de la série "SMD03025/4" dans un boîtier céramique 3.2x2.5mm/4pad est le quartz MINI-SMD le plus avantageux et le plus variable avec une excellente fiabilité. Le quartz MINI-SMD, désormais disponible dans la gamme de fréquences de 7.9 - 74.250 MHz (AT-Fundamental Cut), peut être livré avec une tolérance de fréquence à 25°C à partir de ±10ppm ou avec une stabilité de température à partir de ±10ppm@-20/+70°C, ou ±15ppm@-40/+85°C. Sur la plage de température de -40/+105°C, la meilleure stabilité thermique possible est de ±40ppm, ou ±50ppm sur la plage de température de -40/+125°C. Le vieillissement se situe dans une plage de ±2ppm après la première année et de ±10ppm après 10 ans. Pour les applications KNX, des versions avec une tolérance totale de ±25ppm sont également disponibles. Bien entendu, il existe aussi des solutions compatibles avec l'AECQ200 pour les applications automobiles ou, sur demande, des versions avec un niveau d'entraînement plus élevé, jusqu'à 500µW max.
En raison de son prix très avantageux, ce quartz polyvalent fabriqué en salle blanche peut être utilisé dans toutes les applications nécessitant un quartz SMD très bon marché avec d'excellents paramètres et une excellente longévité, comme par exemple dans les domaines automobile, médical, embarqué, industriel, commercial, IoT, WIFI, radio (WLAN, ISM, KNX, ZigBee, Z-Wave, etc.), grand public, télécom, etc.
Bien entendu, la gamme de produits de PETERMANN-TECHNIK comprend également des solutions 32.768 kHz (quartz et oscillateurs à très faible puissance).
En complément de la très large gamme de produits, les spécialistes de PETERMANN-TECHNIK proposent des conseils avisés sur les produits. Si nécessaire, des analyses/simulations de circuits très complètes peuvent être réalisées par notre propre service d'ingénierie interne. Les analyses sont effectuées à l'aide des normes pour les quartzs oscillants DIN/IEC60444 et comprennent entre autres des tests de sécurité d'oscillation (détermination de la réserve d'oscillation exacte), la détermination du courant de quartz, etc. À la fin, il y a un rapport très complet qui contient, le cas échéant, des propositions d'adaptation ou qui confirme le bon dimensionnement du circuit à tester. Le suivi de série est réalisé en coordination avec les services d'ingénierie, d'achat, de production et d'assurance qualité du client. L'objectif est de permettre au client de bénéficier d'un délai de mise sur le marché très rapide grâce à une gamme de prestations très étendue.
