Par exemple, à la fréquence standard de 125 MHz, un oscillateur à horloge à quartz traditionnel a besoin de 40mA@3.3VDC, 60mA@2.5VDC et n'est souvent même pas disponible avec 1,8 VDC. Les LPO de PETERMANN-TECHNIK nécessitent à 125MHz 7.5mA@3.3VDC, 6.4mA@2.5VDC et 5.6mA@1.8VDC. En outre, les échantillons sont livrables le jour même s'ils ont été commandés chez PETERMANN-TECHNIK avant 14h00. Green Electronic Products for a Smarter World - Économiser l'énergie, c'est facile !
Ces consommations de courant très faibles pour les oscillateurs à horloge standard de la série LPO peuvent être réalisées grâce à la conception spéciale du circuit. Des CI spécialement développés pour les oscillateurs à horloge en silicium standard sont utilisés dans une plage de tension de 1,8 à 3,3 VDC. En outre, les LPO se distinguent par une stabilité de fréquence standard de +-20 ppm sur -40/+85 °C et un excellent vieillissement à long terme de ±5 ppm après 10 ans, ce qui correspond au niveau TCXO.

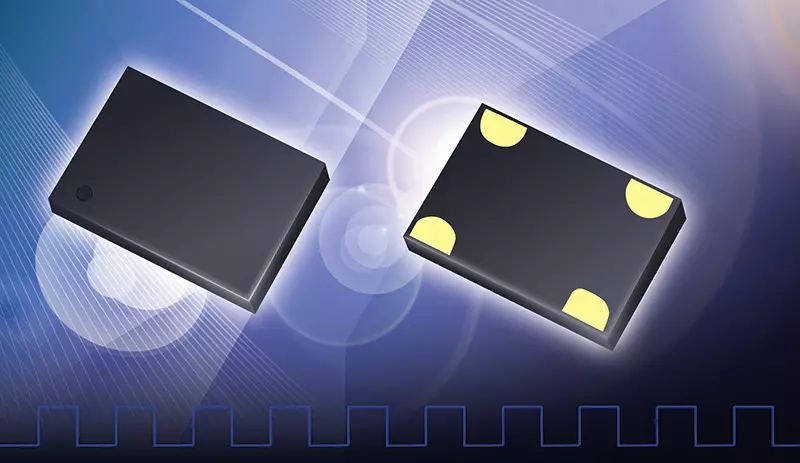

Les LPO sont disponibles dans des boîtiers 4pad traditionnels aux dimensions suivantes : 2.0 x 1.6 mm, 2.5 x 2.0 mm, 3.2 x 2.5 mm, 5.0 x 3.2 mm et 7.0 x 5.0 mm. Pour les nouveaux designs, les spécialistes de PETERMANN-TECHNIK recommandent les dimensions de boîtier 2.0 x 1.6 mm et 2.5 x 2.0 mm, car ces versions très petites sont moins chères que comme leurs grands frères.
Afin d'économiser encore plus de courant lorsqu'ils ne sont pas utilisés, les LPO offrent à l'utilisateur un courant de veille de 0,6µA typ. pour une tension d'alimentation de 1,8 VDC. Outre le MTBF de 500 millions d'heures, il s'agit d'un autre jalon. Bien entendu, les LPO disposent d'excellentes valeurs de gigue.
Les LPO peuvent être utilisés dans toutes les applications qui nécessitent une horloge très avantageuse et très précise. Les oscillateurs High Temperature et Automotive (AEC-Q100) font également partie de la gamme de produits de PETERMANN-TECHNIK.
Les LPO peuvent être montés sur les mêmes layouts que les oscillateurs à quartz 4pad et offrent de très grands potentiels d'économie grâce au remplacement à 100%.
Plus d'informations sous :
Oscillateurs au silicium (comme les MEMS)
ou
Aperçu des oscillateurs au silicium
Questions techniques :
Téléphone : 0 81 91 / 30 53 95
E-mail : info(at)petermann-technik.de
