Effet piézoélectrique inverse (utilisé pour les quartz oscillants)

L'effet piézoélectrique inverse décrit la propriété de certains matériaux cristallins, comme le quartz, de se déformer mécaniquement lorsqu'une tension électrique est appliquée. Dans le cas d'un quartz oscillant, c'est précisément cet effet qui est utilisé de manière ciblée pour faire vibrer le résonateur. Si l'on applique une tension alternative aux électrodes du cristal de quartz, celui-ci se met à osciller mécaniquement. Cette oscillation se fait à une fréquence très précise et stable. C'est pourquoi l'effet piézoélectrique inverse est une base centrale pour l'utilisation du quartz comme horloge dans les circuits électroniques.

Dans la technique de fréquence, l'effet piézoélectrique inverse est utilisé en appliquant une tension électrique alternative à un cristal de quartz. Le cristal se déforme ainsi périodiquement et entre dans une oscillation mécanique de résonance. La fréquence résultante dépend des caractéristiques géométriques du quartz, notamment de son épaisseur et de l'angle de coupe. Typiquement, ces fréquences d'oscillation se situent dans une plage de kHz à MHz. En raison de cette grande stabilité et de cette précision, les quartz oscillants sont des composants indispensables dans les montres, les microcontrôleurs, les appareils de communication et les générateurs de fréquence.

L'effet piézoélectrique inverse se produit avec certains matériaux cristallins qui réagissent aux champs électriques par une déformation mécanique. Le quartz, c'est-à-dire le dioxyde de silicium (SiO₂), est particulièrement important dans la pratique, car ce matériau est utilisé de manière ciblée dans les cristaux vibrants. Historiquement, des cristaux comme la tourmaline et la topaze ont également été étudiés en rapport avec les propriétés piézoélectriques. Cependant, le quartz est particulièrement pertinent pour la technologie des fréquences, car il permet des oscillations très stables et précises. L'effet dépend aussi de l'orientation du cristal.

La fréquence d'oscillation d'un cristal de quartz est déterminée en grande partie par ses propriétés géométriques. Il s'agit notamment de l'épaisseur du cristal, de l'angle de coupe et de l'orientation du cristal. Lorsqu'une tension alternative est appliquée, le quartz oscille à sa fréquence de résonance caractéristique en raison de l'effet piézoélectrique inverse. Selon le modèle, celle-ci se situe typiquement entre kHz et MHz. C'est justement cette fréquence définie et reproductible qui fait des quartz oscillants une base importante pour les applications électroniques précises en matière d'horloge et de fréquence.

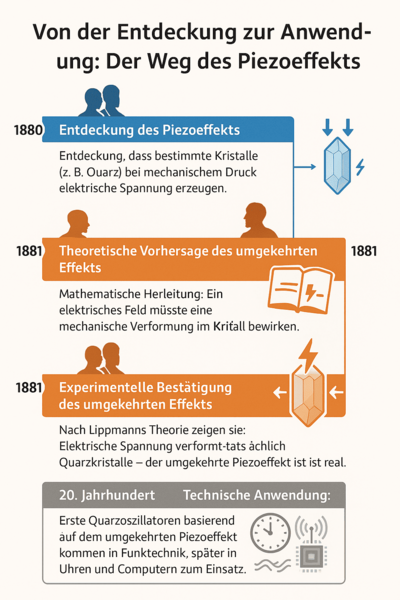

Les bases de l'effet piézoélectrique ont été découvertes par Jacques et Pierre Curie. Ils ont constaté que certains cristaux, lorsqu'ils sont déformés mécaniquement, génèrent des charges électriques à leur surface, ce qui est connu sous le nom d'effet piézoélectrique direct. Gabriel Lippmann en a ensuite déduit théoriquement que l'effet inverse devait également exister. Peu après, les frères Curie ont confirmé expérimentalement que les cristaux se déforment effectivement mécaniquement lorsqu'ils sont soumis à une tension électrique. L'effet piézoélectrique inverse était ainsi scientifiquement prouvé et constitue encore aujourd'hui une base importante de la technologie moderne des quartz oscillants.

PETERMANN-TECHNIK est un interlocuteur compétent pour tout ce qui concerne les quartz oscillants, la technique de fréquence et les bases physiques de la génération d'horloge précise. L'entreprise transmet son savoir-faire technique de manière compréhensible et pratique, afin que les clients industriels puissent mieux comprendre le fonctionnement de l'effet piézoélectrique inversé dans le contexte de l'application. Une compréhension approfondie de la technologie sous-jacente est décisive, en particulier pour les quartz et les composants déterminant la fréquence. PETERMANN-TECHNIK apporte son soutien grâce à son expertise dans le domaine des solutions de fréquence stables et précises pour les circuits électroniques. Pour toute question complémentaire, les experts en fréquences de l'entreprise sont à votre disposition directement par téléphone ou par e-mail.
