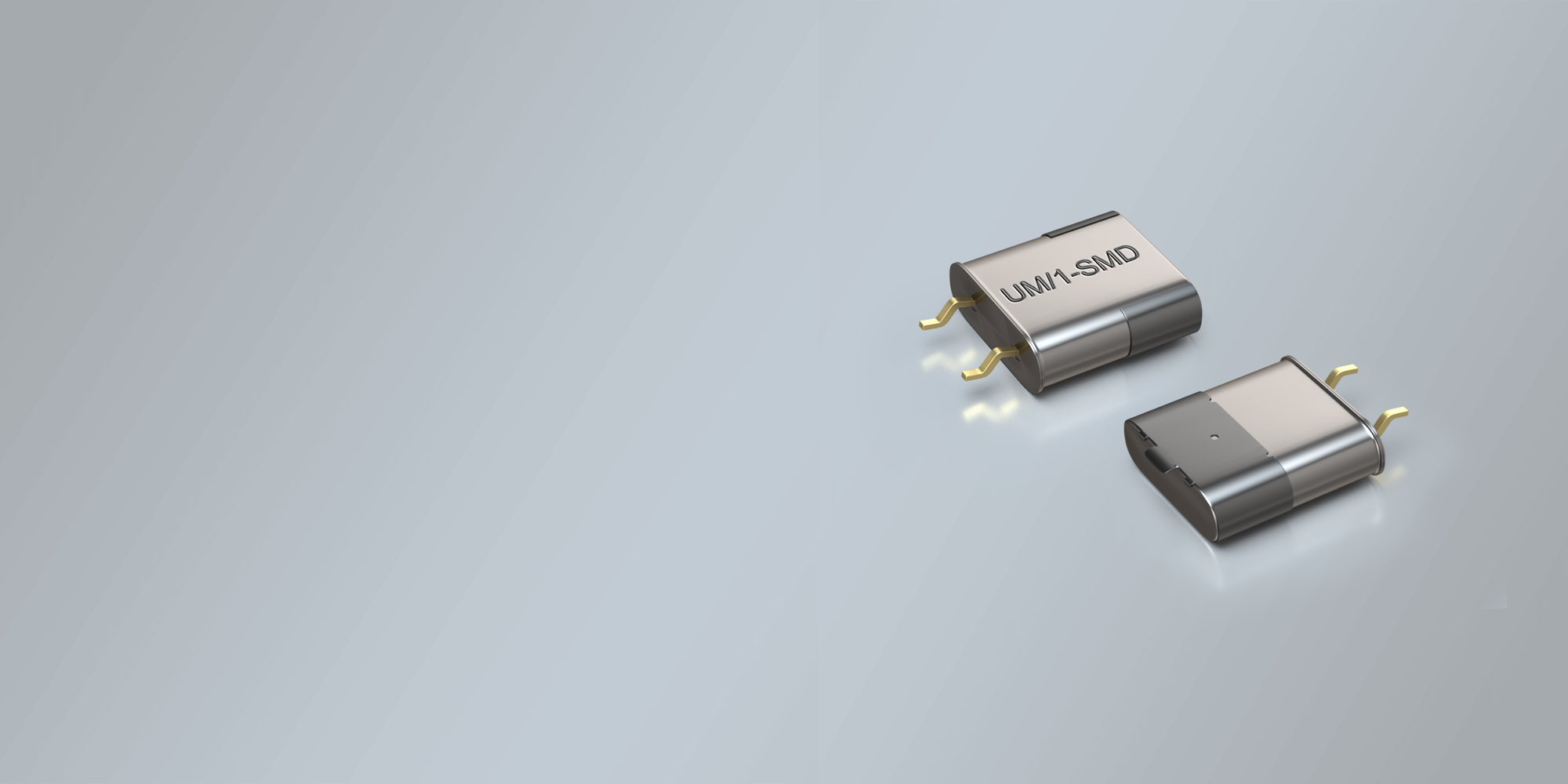

SMD QUARTZ CRYSTAL UM1-SMD CLIP 8.0 x 3.6 mm 6.00 - 200.0 MHz
- Haute fiabilité pour un faible coût
- Stabilité de fréquence étroite possible
- Tolérances de fréquence de ±10ppm@+25°C, stabilité de température étroite et faible vieillissement livrables
- Extension de la plage de température à -40/+125°C disponible
- Excellent générateur de signal d'horloge pour les CPU
- Cristal le moins cher disponible avec des tolérances étroites jusqu'à 200 MHz
- Données générales
- Stabilité de la température

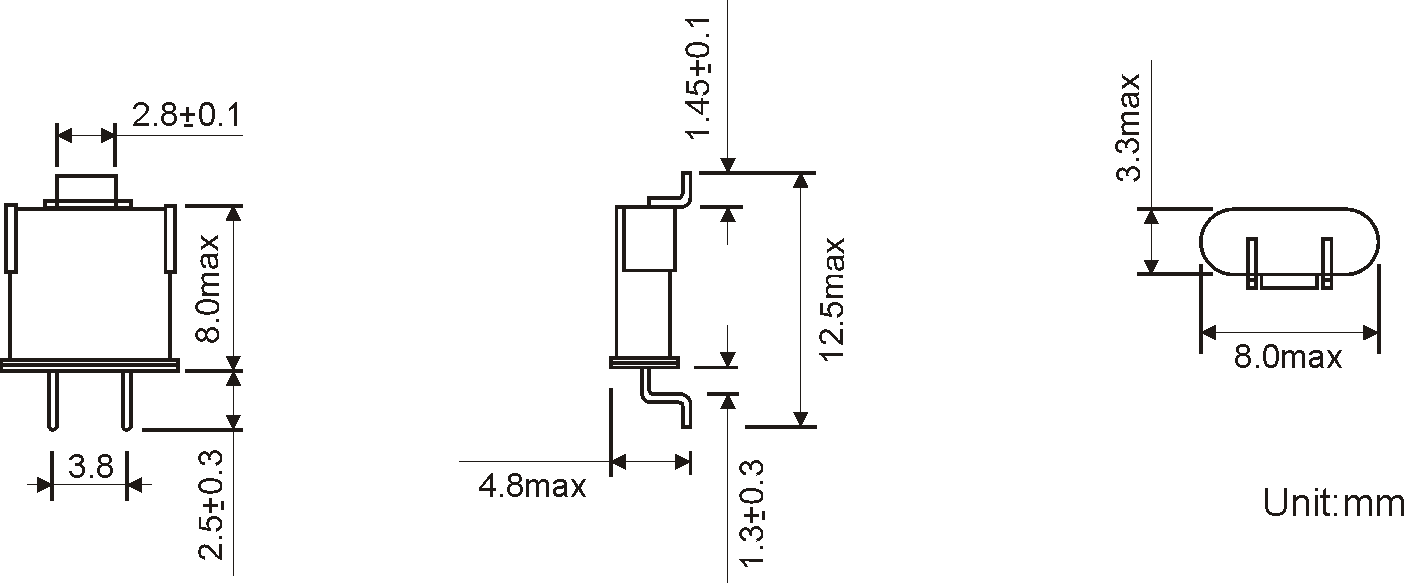

- Dimensions
- Demande d'informations sur ce produit
- Demande d’échantillons
-
Nom du produit
SMD Quartz Crystal
-
Package
SMD Metal
-
Dimensions (l x p x h)
8.0 x 3.6 x 12.5 mm
-
Tíðnisvið
6.00 - 200.00 MHz
-
DELIVERY FORM
Tape and Reel (1.000 pcs per reel)
-
STORAGE TEMPERATURE
-55°+125°C
-
INSULATION RESISTANCE
>500 MΩ DC/100V ±10%
-
AGING
±3 ~ ±5 ppm per year standard
(±1 or ±2 ppm available as option) -
DRIVE LEVEL
100 µW typical (0.01 mW ~ 1 mW possible on request)
-
SHUNT CAPACITANCE C0
7 pF max.
-
WORKING TEMPERATURE RANGES
0/+50°C ~ -40/+125°C
-
LOAD CAPACITANCE (CL)
6 pF ~ 50 pF or Series
-
FREQUENCY TOLERANCES AT 25°C
±5 ppm ~ ±50 ppm
-
FREQUENCY RANGES (SEPARATED)
6.0 ~ 45.0 MHz AT-Fundamental
30.0 ~ 100.0 MHz 3rd Overtone
80.0 ~ 155.0 MHz 5thOvertone
120.0 ~ 200.0 MHz 7th Overtone -
NUMBER OF LEADS
2 (standard)
3 (optional)
| ±5 ppm | ±10 ppm | ±20 ppm | ±30 ppm | ±50 ppm | |
|---|---|---|---|---|---|
| 0/70 °C | • | • | • | • | • |
| -10/60 °C | • | • | • | • | • |
| -40/85 °C | • | • | • | • | |
| -40/125 °C | • | ||||
| 0/50 °C | • | • | • | • | • |
| -20/70 °C | • | • | • | • | • |
