Formes d'oscillation pour les quartz oscillants

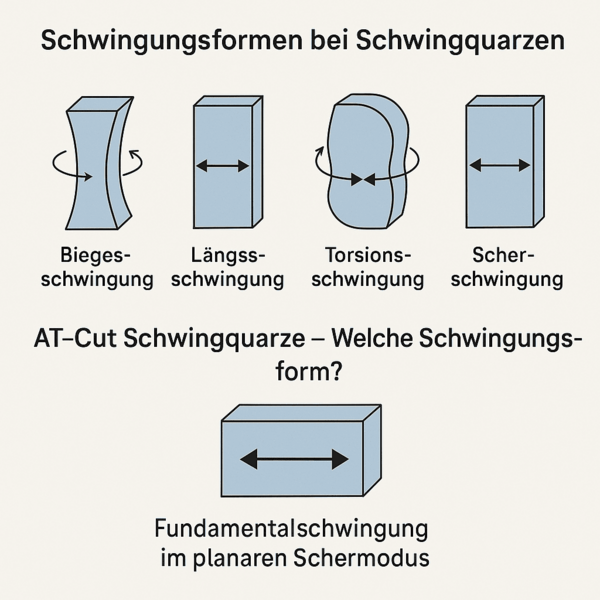

Les quartz vibrants peuvent fonctionner selon différents modes de vibration mécanique, qui se distinguent nettement par la direction du mouvement, la plage de fréquences et l'application. Les modes de vibration les plus importants sont la vibration de flexion, la vibration longitudinale, la vibration de torsion et la vibration de cisaillement. L'oscillation de flexion est typiquement utilisée pour les quartz à diapason dans la gamme des basses fréquences, tandis que l'oscillation de cisaillement est surtout pertinente pour les quartz MHz. Les oscillations longitudinales et de torsion sont plus rarement utilisées, car elles dépendent davantage de la température ou sont plus difficiles à maîtriser du point de vue de la construction, selon le modèle. Le choix de la forme de vibration appropriée dépend toujours des exigences en matière de fréquence, de stabilité, de forme de construction et d'environnement d'utilisation.

L'oscillation de cisaillement est le mode le plus important pour les applications à haute fréquence, car elle permet une grande stabilité de fréquence et une faible dépendance à la température. Dans ce mode d'oscillation, des plans cristallins parallèles se déplacent les uns par rapport aux autres, ce qui convient particulièrement bien pour des spécifications de fréquence précises dans la gamme des MHz. Dans l'AT-Cut, on utilise souvent le mode d'oscillation en cisaillement de l'épaisseur, qui compte parmi les modes d'oscillation les plus utilisés pour les quartz oscillants. Ce mode offre en outre une faible sensibilité aux influences extérieures et un faible vieillissement. C'est pourquoi l'oscillation en cisaillement est la solution privilégiée pour les communications, les montres et de nombreuses autres applications électroniques à haute fréquence.

L'AT-Cut est la découpe de quartz la plus fréquemment utilisée pour les quartz oscillants et convient particulièrement aux applications stables dans la gamme des MHz. Il fonctionne en mode de cisaillement planaire, dans lequel le plan d'oscillation est parallèle à la plaque de quartz et le cisaillement s'effectue en direction de la surface de la plaque. L'un des principaux avantages de l'AT-Cut est son comportement pratiquement compensé en température dans une plage proche de 25 °C. En outre, cette coupe de quartz convainc par une très bonne stabilité de fréquence, un faible vieillissement et une faible sensibilité aux influences extérieures. Selon le contenu de la page, des fréquences en mode fondamental jusqu'à 285 MHz sont disponibles chez PETERMANN-TECHNIK GmbH.

La vibration de flexion est principalement utilisée dans les quartz de diapason et est particulièrement adaptée aux basses fréquences. La plage de fréquences typique est inférieure à 100 kHz, 32,768 kHz étant un domaine d'application classique dans les applications horlogères. Cette forme d'oscillation présente des avantages tels qu'une faible consommation d'énergie et une construction compacte, ce qui la rend attrayante pour les appareils fonctionnant sur piles. En même temps, il est mécaniquement plus sensible aux chocs et aux vibrations que les autres modes de vibration. C'est pourquoi la vibration de flexion est utilisée de préférence là où une faible consommation d'énergie et des dimensions réduites sont plus importantes qu'une robustesse mécanique maximale.

L'oscillation longitudinale s'effectue le long de l'axe longitudinal du cristal de quartz et est généralement utilisée dans la plage des kHz à faibles MHz. Les coupes typiques pour cela sont la coupe X et la coupe Y, mais ce mode dépend relativement fortement de la température et n'est donc utile que pour certaines applications. L'oscillation de torsion décrit une oscillation de rotation autour de l'axe du cristal, elle est géométriquement complexe et difficile à contrôler, c'est pourquoi elle est plutôt rarement utilisée. L'oscillation de cisaillement, en revanche, est basée sur un mouvement de glissement de plans cristallins parallèles et constitue le principal mode pour les applications à haute fréquence. Il offre une faible dépendance à la température et une grande stabilité de fréquence, ce qui le rend particulièrement adapté aux systèmes électroniques de précision.

PETERMANN-TECHNIK est un interlocuteur spécialisé dans les quartz oscillants, les oscillateurs et les composants générant des fréquences, avec une grande compétence technique. L'entreprise offre un savoir-faire approfondi sur les différentes formes d'oscillation et leur aptitude à des applications concrètes dans l'industrie et l'électronique. Il convient de souligner en particulier la disponibilité de quartz AT-Cut en mode fondamental jusqu'à 285 MHz, comme décrit sur le site. Les clients bénéficient de conseils précis sur la gamme de fréquences, le comportement en température, la stabilité et les propriétés mécaniques de chaque mode de vibration. PETERMANN-TECHNIK est donc un choix solide pour les entreprises qui recherchent des solutions fiables et adaptées aux applications dans le domaine des quartz vibrants.
