Pour les quartz vibrants MHz, on utilise ce que l'on appelle l'"oscillation fondamentale" (fundamental oscillation) ou une harmonique (généralement la troisième ou la cinquième harmonique). Le mode d'oscillation mécanique du cristal de quartz, basé sur l'effet piézoélectrique du quartz, est déterminant à cet égard. Dans la plage des MHz, on utilise typiquement l'oscillation fondamentale (disponible chez PETERMANN-TECHNIK GmbH jusqu'à 285 MHz) en mode de poussée planaire (en anglais : Thickness-Shear Mode).

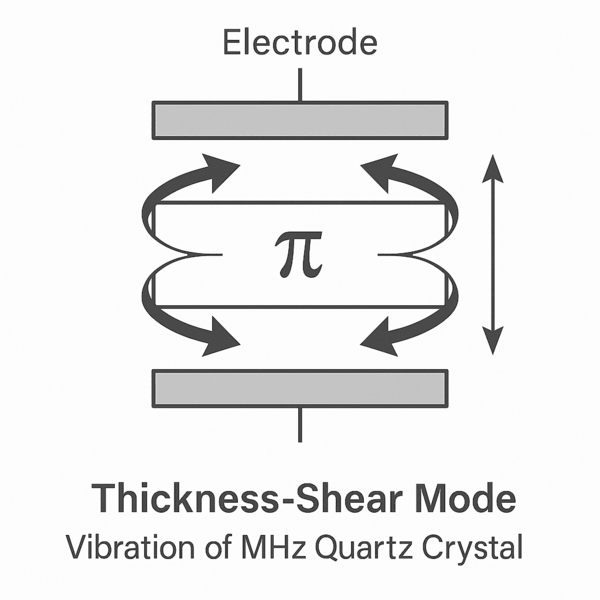

Forme d'oscillation dans la gamme des MHz : oscillation en cisaillement d'épaisseur (mode de poussée planaire)
Que se passe-t-il ?
Le cristal de quartz est taillé et découpé (généralement par coupe AT) de manière à ce qu'il oscille dans un certain mode de cisaillement lorsqu'on lui applique une tension alternative dans la gamme des MHz. Le quartz ne se déplace alors pas dans le sens de la longueur ou transversalement à la surface, mais l'oscillation se déroule dans le plan du cristal, comme un "cisaillement" latéral.
Le mouvement qui en résulte rappelle celui de deux plaques posées l'une sur l'autre et déplacées l'une par rapport à l'autre - c'est le mouvement de "cisaillement".
Fonctionnement en détail
- Coupe AT:
- Le cristal de quartz est coupé selon un angle spécifique par rapport à l'axe du cristal (environ 35°15' par rapport à l'axe Z).
- Cette coupe spéciale produit la forme d'oscillation souhaitée (mode Shear) et assure la stabilité de la température dans la plage des MHz.
- Application d'une tension alternative:
- Des électrodes placées des deux côtés du quartz génèrent un champ électrique à travers le cristal.
- En raison de l'effet piézoélectrique, le cristal se déforme mécaniquement (il commence à osciller) dès qu'une tension est appliquée.
- L'oscillation mécanique génère à son tour une tension électrique - un effet d'auto-amplification à la fréquence de résonance.
- Résonance dans la gamme des MHz:
- L'épaisseur du quartz détermine la fréquence de résonance (à 10 MHz par exemple, l'épaisseur est d'environ 0,33 mm).
- La fréquence fondamentale est alors la fréquence propre la plus basse possible à laquelle le quartz résonne en mode shear.
Pourquoi cette forme de vibration en particulier ?
Raison | Explication |
Bonne stabilité de la fréquence | La coupe AT a une réponse plate en fréquence de température à température ambiante jusqu'à environ 70 °C. |
Transfert d'énergie efficace | Le mode Shear se couple bien avec le champ électrique et perd peu d'énergie. |
Faible atténuation dans la plage des MHz | L'oscillation est mécaniquement stable et a un facteur de qualité élevé (facteur Q). |
Faible taille possible | Grâce à la relation épaisseur-fréquence, il est possible de réaliser des fréquences élevées avec un quartz fin. |
Alternatives : mode harmonique
Certains quartz dans la plage supérieure des MHz (p. ex. 30 MHz, 50 MHz) utilisent la 3e ou la 5e harmonique du même mode d'oscillation. Ils oscillent donc à un multiple de la fréquence fondamentale.
Pourquoi ?
- La fabrication de quartz très fins pour des fréquences fondamentales élevées devient mécaniquement difficile.
- Au lieu de cela, on utilise des quartz plus épais sur une harmonique plus élevée - plus facile à fabriquer, mais nécessitant des circuits spéciaux.
Conclusion
Dans la gamme des MHz, on utilise l'oscillation fondamentale en mode de cisaillement de l'épaisseur parce qu'elle :
une grande stabilité de fréquence,
une bonne qualité (faibles pertes),
une insensibilité à la température,
et offre un couplage électrique efficace.
Ces caractéristiques la rendent idéale pour les horloges de précision utilisées aujourd'hui par toutes les applications dans le domaine de l'électronique.
Une remarque à ce sujet : grâce à la conception de nos résonateurs de base, nous pouvons fournir des fréquences de base allant jusqu'à 285 MHz - voir à ce sujet : https://www.petermann-technik.de/produkte/quarz-konfigurator.html.
FAQs
Quel est le mode d'oscillation typique utilisé pour les quartz oscillants MHz ?
Dans le cas des quartz vibrants MHz, on utilise typiquement l'oscillation fondamentale ou, pour les fréquences plus élevées, une harmonique, généralement la troisième ou la cinquième. Le mode d'oscillation mécanique déterminant est alors le mode de cisaillement planaire, également appelé Thickness-Shear Mode ou mode d'oscillation en cisaillement d'épaisseur. Dans ce mode, le cristal de quartz n'oscille pas dans le sens de la longueur ou perpendiculairement à la surface, mais dans son plan, comme lors d'un mouvement de cisaillement latéral. Ce mode d'oscillation est basé sur l'effet piézoélectrique du quartz et convient particulièrement bien à la gamme des MHz. Elle offre une grande stabilité de fréquence, de faibles pertes et un couplage électrique efficace.
Pourquoi le mode Thickness-Shear est-il particulièrement adapté aux quartz MHz ?
Le mode Thickness-Shear est particulièrement adapté aux quartz MHz, car il permet une oscillation mécaniquement stable et à faibles pertes. Le mouvement de cisaillement à l'intérieur du plan cristallin permet d'obtenir une qualité ou un facteur Q élevé. En même temps, ce mode se couple très bien avec le champ électrique appliqué au quartz par les électrodes. Cela améliore le transfert d'énergie et favorise un comportement de résonance propre dans la plage des MHz. C'est pourquoi ce mode d'oscillation est idéal pour les horloges précises dans les applications électroniques.
Quel est le rôle de la coupe AT pour les quartz oscillants MHz ?
La coupe AT est décisive pour les quartz vibrants MHz, car elle détermine en grande partie la forme de vibration souhaitée et le comportement thermique du quartz. Pour ce faire, le cristal de quartz est coupé selon un angle défini d'environ 35°15' par rapport à l'axe Z. Cette coupe spéciale génère le mode shear et assure un comportement plat de la fréquence de température dans la plage de la température ambiante jusqu'à 70 °C environ. La fréquence reste ainsi particulièrement stable sur des températures d'utilisation typiques. Pour de nombreuses applications industrielles et électroniques, la coupe AT est donc le standard préféré.
Quand utilise-t-on le fondamental et quand utilise-t-on les harmoniques pour les quartz oscillants MHz ?
Le fondamental est la fréquence propre la plus basse à laquelle le quartz résonne en mode shear et est très souvent utilisé dans la gamme des MHz. Cependant, lorsque les fréquences augmentent, la fabrication de quartz extrêmement fins devient de plus en plus exigeante sur le plan mécanique. C'est pourquoi, dans les plages de MHz plus élevées, on utilise souvent la troisième ou la cinquième harmonique du même mode d'oscillation. Le quartz oscille alors à un multiple de sa fréquence fondamentale, ce qui facilite la fabrication de résonateurs plus épais et plus robustes. Le fonctionnement de tels quartz harmoniques nécessite toutefois des circuits spécialement conçus.
Comment l'épaisseur du cristal de quartz influence-t-elle la fréquence de résonance dans la gamme des MHz ?
L'épaisseur du cristal de quartz est directement liée à sa fréquence de résonance dans la gamme des MHz. Plus le quartz est fin, plus la fréquence fondamentale atteignable est élevée. Pour une fréquence de 10 MHz par exemple, l'épaisseur du quartz est d'environ 0,33 mm. Cette relation épaisseur-fréquence permet d'obtenir des formes de construction compactes et des fréquences élevées avec des cristaux minces. Si des fréquences de base très élevées sont nécessaires, les coûts de fabrication mécaniques augmentent toutefois considérablement, raison pour laquelle on utilise souvent des harmoniques comme alternative.
