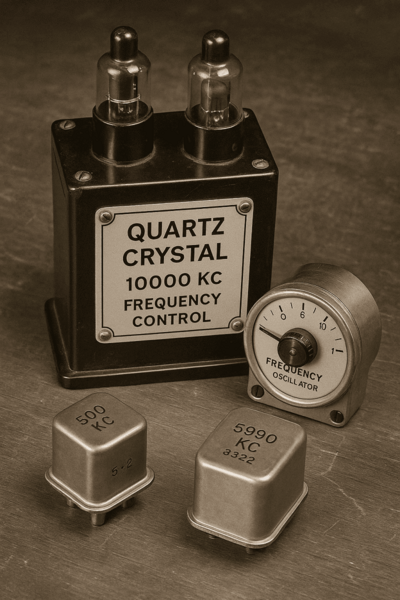

Oscillateurs à quartz - la précision depuis près de 100 ans

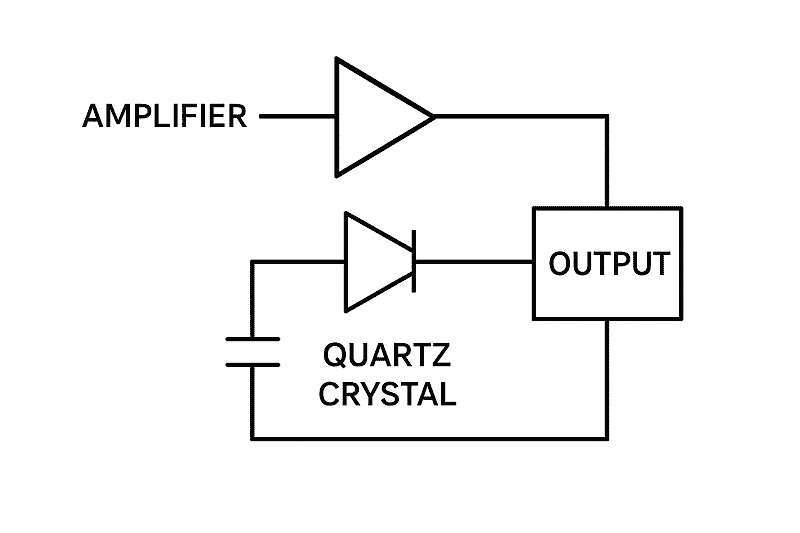

Un oscillateur à quartz est un composant générateur de fréquence qui fournit une fréquence d'horloge très stable à l'aide d'un cristal de quartz. Il est basé sur l'effet piézoélectrique inverse, grâce auquel le quartz oscille à une fréquence définie lorsqu'il est excité électriquement. Les oscillateurs à quartz sont indispensables lorsque les systèmes numériques doivent fonctionner de manière synchrone. Ils sont notamment utilisés dans les smartphones, les ordinateurs, les automobiles, les satellites et les techniques de communication. Ils assurent également des fréquences fiables et reproductibles dans la recherche et dans les systèmes de référence temporelle précis.

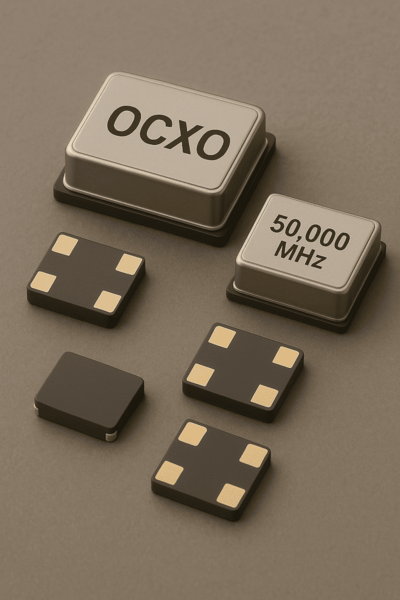

Parmi les principaux types de construction, on trouve l'XO standard, le TCXO, le VCXO, l'OCXO et le LPXO. Un oscillateur à quartz standard est la solution de base bon marché pour les applications simples, tandis qu'un TCXO offre une stabilité nettement plus élevée en cas de variations de température grâce à la compensation thermique. Un VCXO peut être ajusté finement via une tension externe et convient donc particulièrement aux tâches de synchronisation. Les OCXO atteignent la plus haute précision grâce à une température de fonctionnement constante et sont utilisés là où une précision maximale est requise. Les LPXO offrent une bonne stabilité de fréquence tout en consommant peu de courant et sont plus précises que les SPXO.

La précision d'un oscillateur à quartz dépend fortement de son type de construction et de son domaine d'utilisation. Un OCXO offre la meilleure précision et atteint des valeurs d'environ ±0,01 ppm. Les OCX standard se situent typiquement aux alentours de ±25 ppm et sont donc suffisants pour de nombreuses applications générales. Les TCXO sont spécialement conçus pour des fréquences stables en fonction de la température et atteignent environ ±0,5 ppm dans la plage de -40 à +85 °C. Les LPXO se situent typiquement à une stabilité de fréquence de ±5 à ±10 ppm entre -40 et +85 °C et allient précision et faible consommation d'énergie.

Un TCXO est le bon choix lorsqu'une grande stabilité de fréquence est nécessaire malgré des températures ambiantes variables. Un VCXO est particulièrement adapté lorsque la fréquence doit être réajustée en cours de fonctionnement, par exemple pour les tâches de synchronisation dans les systèmes de communication. Un OCXO est idéal pour les applications exigeant une grande précision et une stabilité à long terme. Grâce à sa gestion de la température stabilisée par le four, il atteint la meilleure précision parmi les types d'oscillateurs à quartz mentionnés. Le choix devrait donc toujours se faire en fonction de la précision, du comportement en température, de la possibilité de régulation et de la consommation d'énergie.

Les oscillateurs MEMS séduisent avant tout par leur petite taille et leur faible consommation d'énergie. Ils sont donc en principe intéressants pour les systèmes électroniques compacts. Par rapport aux oscillateurs à quartz classiques, ils sont toutefois très chers et ne sont en outre disponibles que dans des boîtiers en plastique. Selon le contenu de la page, il faut tenir compte de plusieurs inconvénients lors de l'utilisation d'oscillateurs MEMS par rapport aux oscillateurs à quartz. Pour de nombreuses applications industrielles et critiques en termes de précision, les oscillateurs à quartz restent donc la solution privilégiée.

PETERMANN-TECHNIK est synonyme de précision dans la technique de fréquence et s'adresse aux applications industrielles qui exigent une grande stabilité et fiabilité. L'entreprise se positionne avec des experts en fréquence qui aident à choisir les oscillateurs à quartz appropriés pour différents domaines d'application. Qu'il s'agisse d'un XO standard, d'un TCXO, d'un VCXO, d'un OCXO ou d'un LPXO, la classification technique des différents types d'oscillateurs montre une compréhension claire des exigences spécifiques à l'application. Pour les clients des secteurs de l'électronique, de la communication, de l'automobile ou de la recherche, c'est un avantage important lors de la sélection des composants. Des conseils personnalisés par téléphone, e-mail ou service de rappel créent en outre un climat de confiance et facilitent la coordination rapide des projets.
