E-mail : info@petermann-technik.deQUARTZ LOW ESR POUR UNE MISE EN VIBRATION RAPIDE
La gamme de produits du spécialiste du quartz PETERMANN-TECHNIK comprend des quartz CMS à très faible résistance pour une mise en vibration extrêmement rapide et sûre. Il s'agit entre autres des séries SMD03025/4 (dans un boîtier céramique 3.2x2.5mm/4pad) et SMD02016/4 (dans un boîtier céramique 2.0x1.6mm/4pad). Lors de nos tests in-circuit approfondis, nous constatons toujours que les résistances d'entrée négatives des étages d'oscillateurs testés sont très faibles et qu'il y a alors même de très grandes dispersions d'un CI à l'autre. Or, les applications doivent être de plus en plus petites, de sorte que les ingénieurs de développement doivent recourir à de petits boîtiers de quartz.

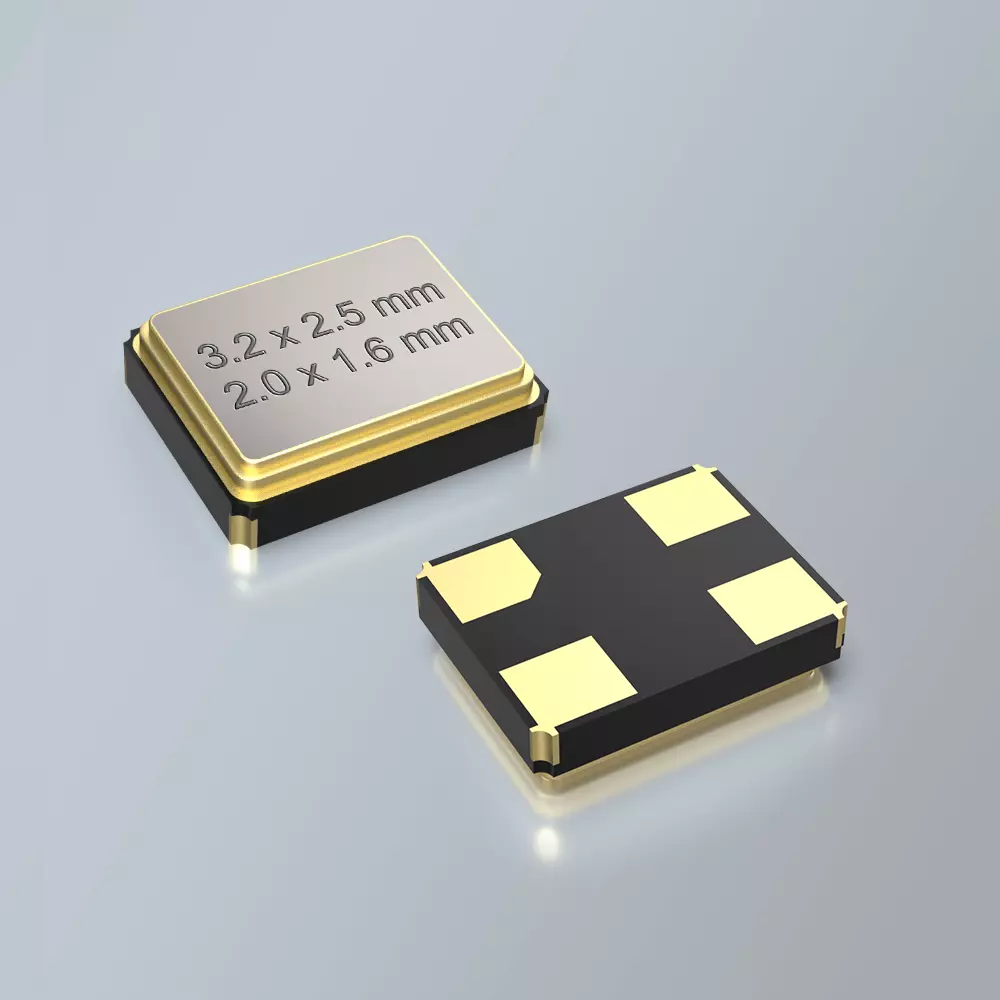

[caption id="attachment_526" align="alignleft" width="300"]Image 1 : Quartz à faible ESR pour une oscillation rapide[/caption]
Cependant, les quartz CMS dans des boîtiers plus petits ont des résistances plus élevées par rapport aux quartz CMS de même fréquence dans des boîtiers plus grands et, en raison des résistances plus élevées, ils oscillent plus lentement et de manière plus instable dans l'étage oscillateur. Par exemple, les quartz LOW ESR avec la fréquence standard de 32 MHz ont un ESR de 6 ohms typiques (série SMD03025/4) ou de 15 ohms typiques (série SMD02016/4). Utilisés dans des applications radio, ces quartz LOW ESR à 32 MHz permettent un comportement transitoire très rapide et extrêmement sûr, de sorte que les applications radio correspondantes peuvent émettre de manière optimale et extrêmement efficace sur le plan énergétique, dans les limites des duty-cycles spécifiés. Les deux séries de quartz peuvent être livrées avec une tolérance de fréquence de <±10ppmà 25°C et des stabilités thermiques de ±10ppm@-20/+70°C, ±15ppm@-40/+85°C, ±30ppm@-40/+105°C, ou ±50ppm@-40/+125°C. Bien entendu, des versions pour l'automobile (AECQ200) sont également disponibles dans les deux boîtiers en céramique. Le spectre de fréquences du quartz 3.2x2.5mm est de 8 - 80 MHz dans la gamme de fréquences fondamentales. Le quartz 2.0x1.6mm de la série SMD2016/4 peut être obtenu dans la gamme de fréquences de 20 - 64 MHz. Le quartz de la série SMD03025/4 dans un boîtier céramique de 3.2x2.5mm est la série de quartz la moins chère au monde. Pour les applications pour lesquelles le boîtier céramique 3.2x2.5mm est trop grand, les spécialistes de PETRMANN-TECHNIK recommandent d'utiliser la version compacte du boîtier céramique 2.0x1.6mm de la série SMD2016/4. Ce boîtier s'est développé parallèlement au 3.2x2.5mm en tant qu'autre boîtier à grand volume et peut également être obtenu à un prix très avantageux. Des versions des deux séries de quartz sont disponibles et peuvent être utilisées dans des boîtiers qui sont soudés par ultrasons. Bien entendu, des quartz à résistance réduite de 32 768 kHz sont également disponibles dans la gamme de produits de PETERMANN-TECHNIK. Outre des produits de haute qualité à des prix très avantageux, PETERMANN-TECHNIK est connue et appréciée depuis plus de 20 ans pour son soutien très étendu en matière de conception et de production en grande série. Le credo de PETERMANN-TECHNIK GmbH est de proposer un service complet et de permettre ainsi au client de bénéficier d'un délai de mise sur le marché très court.
Plus d'informations sous :
LOW ESR SMD QUARTZ A COUPER 2,0 x 1,6 mmQUARTZ FLOTTANT SMD LOW ESR 3,2 x 2,5 mm
Questions techniques :
Téléphone : +49 / (0) 81 91 / 30 53 95
E-mail : info@petermann-technik.de
