De très faibles consommations de courant et d'excellentes valeurs de jitter sont embarquées, tout comme des prix très avantageux, une disponibilité très rapide des échantillons et des quantités de série. Des stabilités de fréquence sont disponibles pour les XO à partir de +-10ppm sur -40/+85°C dans des boîtiers à partir de 3.2x2.5mm, ou les TC&VCTCXO dans des boîtiers à partir de 3.2x2.5mm avec +-2.5ppm de stabilité de température sur -40/+85°C. Les versions LVCMOS, LVDS et CML sont disponibles avec des tensions d'alimentation à partir de 1.8VDC, ou LVPECL, HCSL et LVDS à partir de 2.5 VDC. Les oscillateurs différentiels au silicium permettent de remplacer les oscillateurs à quartz correspondants et de générer ainsi d'importants potentiels d'économie.
La gamme de produits des oscillateurs différentiels au silicium à faible puissance (XO - série DLPO) comprend, selon la version, des solutions dans la plage de fréquences de 1,0 à 625625 MHz, y compris des versions optimisées spécialement pour les exigences de 10GB Ethernet, SONET, SATA, SAS, Fibre Channel et PCI Express. Les domaines d'application typiques des oscillateurs différentiels au silicium sont les télécommunications, la mise en réseau, Ethernet, l'instrumentation, le stockage, les serveurs et les applications de systèmes de contrôle industriels, par exemple.
Par rapport aux oscillateurs différentiels à quartz traditionnels, les oscillateurs différentiels au silicium consomment moins de la moitié de l'énergie nécessaire et disposent d'une stabilité de fréquence de ±10 ppm sur une plage de -40/+85°C. Des solutions sont disponibles avec des signaux de sortie LVCMOS, LVDS et CML à partir de 1,8 VDC ou LVPECL, HCSL et LVDS à partir de 2,5 VDC.

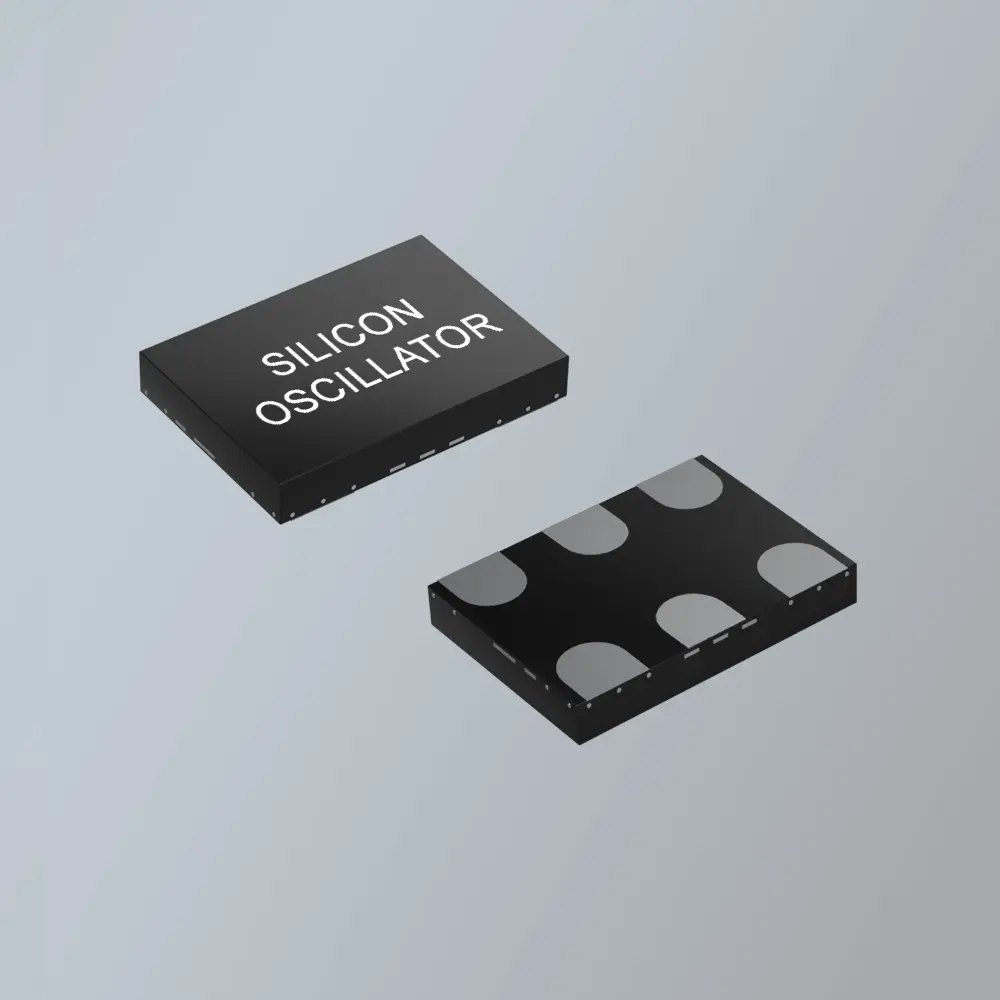

Les oscillateurs différentiels au silicium de la série DLPO sont disponibles dans les boîtiers 6Pad 3.2x2.5, 5.0x3.2 et 7x5mm et peuvent être utilisés sur les mêmes layouts que les oscillateurs différentiels à quartz en tant que remplacement direct 100% drop-in des solutions à quartz. Afin de réduire la consommation de courant à 10 µA en cas de non-utilisation, toutes les versions disposent de la fonction ST (stand-by) sur la broche 1. Un comportement transitoire très rapide de 10 ms max. après power-on est garanti, tout comme l'excellent faible vieillissement de ±1ppm max. après la première année.
Des échantillons d'oscillateurs différentiels au silicium peuvent être envoyés le jour même dans n'importe quelle fréquence dans la plage de 1 à 625 MHz avec ±20ppm sur -40/+85°C avec 1.8 - 3.3 VDC, à condition que les échantillons aient été commandés avant 14:00 chez PETERMANN-TECHNIK. Si d'autres paramètres sont nécessaires, des oscillateurs échantillons ou des quantités de série peuvent tout de même être mis à disposition dans un délai très court.
Les versions différentielles TC&VCTCXO des séries DTCVCTO et HFDTCVCTO sont disponibles avec des stabilités thermiques de +-2.5ppm sur -40/+85°C et un vieillissement de 10 ans de +-5ppm en standard et se distinguent par une très large plage de tension de commande allant jusqu'à +-50 ppm. Par ailleurs, les solutions TC&VCTCXO offrent également une très faible valeur de jitter, une très faible consommation de courant, des dimensions de boîtier très réduites et des prix très avantageux.
L'utilisation d'oscillateurs différentiels au silicium permet de générer d'importants potentiels d'économie. Des indications de câblage sont documentées dans les fiches techniques. Si les données ne suffisent pas pour un design-in rapide, les spécialistes de PETERMANN-TECHNIK se tiennent à tout moment à disposition avec leur expérience, leurs conseils et leurs actions. Grâce à l'ingénierie de conception spécialisée, PETERMANN-TECHNIK est en mesure de soutenir ses clients de manière adéquate et de permettre un délai de mise sur le marché très court. Des systèmes de prix et de logistique adaptés à la chaîne d'approvisionnement doivent aider le client à réduire considérablement ses coûts de développement, de qualification, de composants, d'approvisionnement et d'infrastructure, tout en augmentant sa flexibilité.
